De TruLaser Center 7030 – stelt de natuurwet van laserbewerking buiten werking

Heel procesveilig of heel productief? Dit klassieke beslissingsprobleem bij laserbewerking lost de TruLaser Center 7030 nu op. De volautomaat houdt zich bezig met het gehele proces van laserbewerking – van tekening tot gesorteerd onderdeel. De machine garandeert veiligheid door de ingebouwde intelligentie, bijvoorbeeld met de SmartGate, SmartLift en SortMaster Speed. Voor snelheid en daarmee een baanbrekende productiviteit zorgt het nieuwe machineconcept met extra as en overlappende asbewegingen. De perfecte samenwerking tussen de componenten maakt de machine ongeëvenaard economisch.

Download

pdf

16.11.2018
2 MB
Brochure TruLaser Center 7030

Economisch totaalsysteem

Wie voordelig wil lasersnijden, moet rekening houden met het hele proces. Met dit doel ontstond de TruLaser Center 7030: deze machine neemt alle processen rondom het lasersnijden veilig en zelfstandig over. Uw voordeel: de doorlooptijd en de bewerkingskosten dalen drastisch. Zo haalt u maximale winst uit uw laserbewerkingsproces – van de tekening tot aan het gesorteerde onderdeel. De machine elimineert monotone en vervelende werkstappen en bespaart u tegelijkertijd tijd en geld.

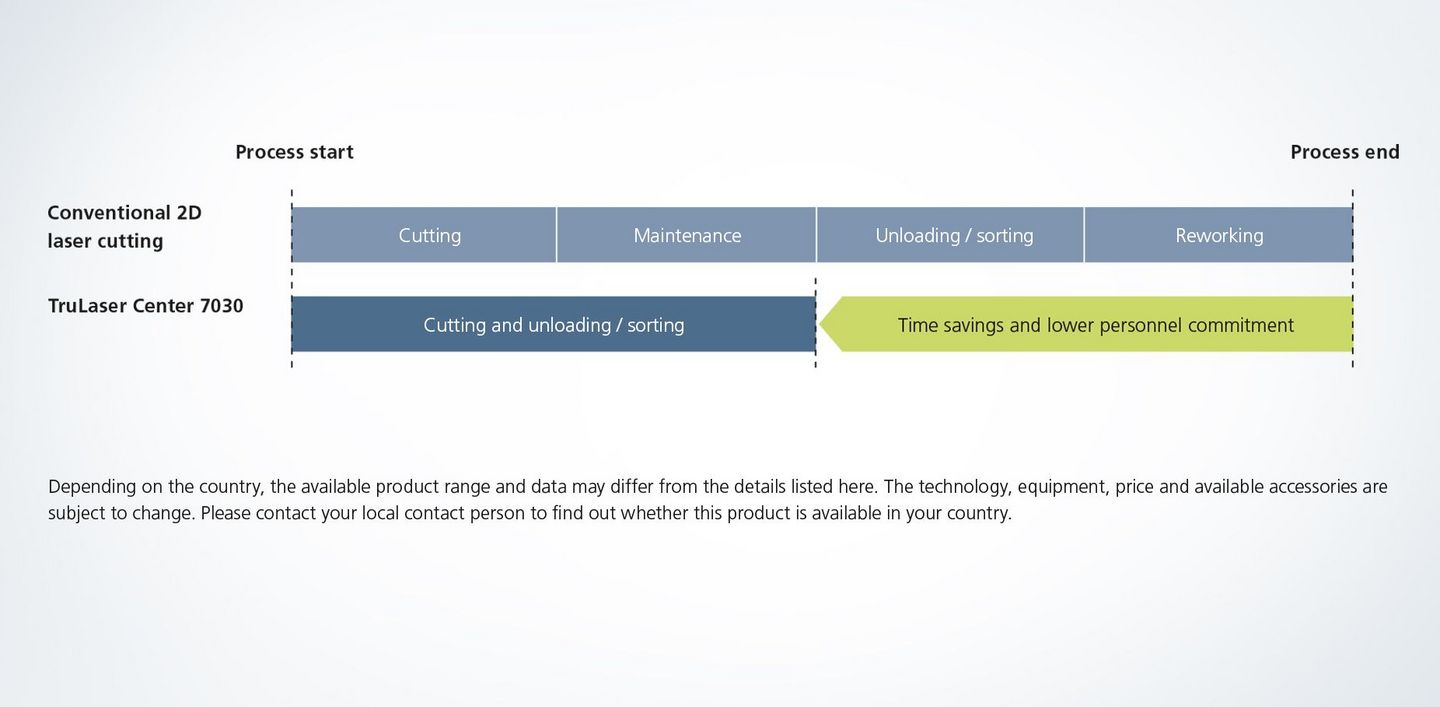

Een vergelijking van de processtappen

Prozessgrafik L26 DE

Het resultaat: de TruLaser Center 7030 neemt alle processen rondom het lasersnijden veilig en zelfstandig over – met een aanzienlijke daling van uw plaatbewerkingskosten als gevolg.

Alle bewerkingsstappen geïntegreerd in één machine

Auftrag programmieren

Opdracht programmeren

Met een druk op de knop berekent het programmeersysteem TruTops Boost automatisch een uitgebreid voorstel voor het snijden, oppakken, sorteren en neerleggen van uw stukken.

Rohtafeln beladen

Onbewerkte platen laden

De laadwagen kan hoofdtijdparallel van onbewerkte platen worden voorzien. De LoadMaster Center legt onbewerkte platen op de borstelplaat in de klemeenheid. Krachtige afneemtechnologieën scheiden de platen veilig van de stapel.

Teile schneiden

Stukken snijden

De klemeenheid verplaatst de plaat in de Y-richting, de snijeenheid bewerkt hem in de X-richting en via een extra as ook heel dynamisch in de Y-richting. De SmartGate biedt ondersteuning bij het snijden.

Teile und Schrott ausschleusen

Stukken en schroot afvoeren

De intelligente SmartGate voert ponsafvaldoppen, schroot en kleine stukken veilig af. De stukkenwissel scheidt afgewerkte producten van schroot. Afgewerkte producten worden gesorteerd in maximaal acht opvangbakken. Schroot en ponsafvaldoppen vallen in een slakkenwagen.

Teile gestapelt entladen

Stukken gestapeld ontladen

Met zijn pennen drukt de SmartLift stukken uit het resterend rooster. De fijn gestructureerde zuigerplaten van de SortMaster Speed pakken reeds gesneden stukken op, sorteren ze en stapelen ze op de stuksopslag. Zuigerplaten en pennen voorkomen het kantelen van de stukken.

Gutteile entladen

Afgewerkte producten ontladen

Hoofdtijdparallel worden de gesorteerde en gestapelde stukken uit de machine geladen.

Restgitter entladen

Resterend rooster ontladen

De klemeenheid laadt het resterende rooster op de afvalwagen. Een heftruck kan deze gemakkelijk legen tijdens het lopende werk.

- / -

Bekijk in de video’s hoe de TruLaser Center 7030 uw productie optimaliseert

Verkort het proces bij uw laserproductie.

Zo werkt de baanbrekende laserinnovatie.

- / -

Intelligente innovaties: perfect gecombineerd voor uw succes

Maximale dynamiek door overlappende beweging van plaat en snijkop.

Onbewerkte platen worden door de LoadMaster Center veilig en snel geladen.

Stukken worden vastgezet tussen de uitwerpcilinder en de SmartGate en zo procesveilig afgevoerd.

Ponsafvaldoppen en schroot worden door de SmartGate in een paar seconden intelligent afgevoerd.

De combinatie van SortMaster Speed en SmartLift staat voor een procesveilige stukverwijdering.

Met zijn kleine zuigers stapelt de SortMaster Speed zelfs de meest filigrane stukken in recordtijd op.

De gebruikersinterface Touchpoint maakt een intuïtieve bediening van de machine mogelijk.

- / -

Zeer dynamisch snijden

Ontdek in de animaties de innovaties SmartGate, SmartLift en SortMaster Speed in actie

Intelligente ondersteuning van stukken in actie.

Beleef de snelste en meest flexibele ontlaadoplossing op de markt.

- / -

Veilig snijden en afvoeren

In de volgende films vindt u meer details

Intelligente ondersteuning van stukken in actie.

Beleef de snelste en meest flexibele ontlaadoplossing op de markt.

- / -

Slimme processen

Meer details ziet u in de volgende video
