TruLaser Cell 7040

De perfectionist

OFFERTE AANVRAGEN

Sluiten

Uw flexibele lasermachine voor het grote werk

2D-lasersnijden | 3D-lasersnijden | Laserstraallassen | Laseraanvoerlassen

Met het lasersysteem TruLaser Cell 7040 bent u perfect uitgerust, ongeacht of u twee- of driedimensionale componenten of buizen wilt bewerken. U kunt flexibel schakelen tussen snijden, lassen en laseraanvoerlassen. Dankzij de modulaire opbouw van de machine en de mogelijkheid van een individuele aanpassing en installatie achteraf, kan de TruLaser Cell 7040 optimaal aan een veranderende productieomgeving worden aangepast en flexibel op veranderende klanteneisen reageren.

Hoge productiviteit

Dankzij de hoge machinedynamiek en talrijke slimme functies voor optimalisatie van de cyclustijd produceert u sneller dan ooit tevoren.

Meer bedieningscomfort

Het over de gehele lengte van de machine verplaatsbare bedieningspaneel en de MobileControl App bieden maximale ergonomie bij het bedienen van de machine, vanuit elke positie.

Hoge procesveiligheid

De X-Blast Technology zorgt bij het snijden voor robuustere processen, met name bij complexe geometrieën, en maakt bovendien aanzienlijk langere sproeierstandtijden mogelijk.

Componenten van de beste kwaliteit

Technologietabellen, gegarandeerde aanpassing van de ongefocuste straal en het gepatenteerde BrightLine Weld garanderen perfecte bewerkingsresultaten bij het snijden en lassen.

Klaar voor de toekomst

Met een modern besturingsconcept en de OPC/UA-communicatie-interface bent u goed voorbereid op de uitdagingen van Industrie 4.0.

Individuele instap

Het modulaire principe en de mogelijkheid om de machine achteraf uit te breiden, maken een individuele configuratie mogelijk.

¬Open binnenruimte van de machine van de TruLaser Serie 7000

Voordelig produceren

De hoge machinedynamiek, het vliegend insteken met FastLine Cell en de dynamische snij-optiek verminderen uw bewerkingstijden aanzienlijk. Bij grotere batches kunt u met de tweestationsmodus en de roterende wisselaar bovendien hoofdtijdparallel laden en ontladen. De bliksemsnelle voordeur van glasvezelcomposiet zorgt bovendien voor een aanzienlijke vermindering van de neventijden en snelle toegang tot de werkruimte.

Compact opstellingsvlak

Afhankelijk van uw behoefte maakt u uw keuze uit werkbereiken van verschillende formaten. De schakelkasten zijn direct in het machineframe geïntegreerd. Daarmee is de TruLaser Cell 7040 fiber de maatstaf op het gebied van compactheid.

6D-muis voor besturing van de TruLaser Cell

Eenvoudig en comfortabel te bedienen

Het ergonomische bedieningspaneel hangt plaatsbesparend aan de machinecabine. Deze kan worden gedraaid, vanuit de cabine worden bediend of optioneel langs de volledige voorzijde van de machine verschoven. De 6D-muis vergemakkelijkt het snelle inschuiven, teachen en verplaatsen van de as. De besturing herkent automatisch welke optiek is gemonteerd, zodat de optiekwissel snel en foutloos kan worden uitgevoerd.

Lasersnijden met de TruLaser Cell 7040 van TRUMPF

Maximale procesflexibiliteit

De voor gebruik met vastestoflasers ontwikkelde 2-in-1-vezel maakt lassen, snijden en laseraanvoerlassen met slechts één laserlichtkabel mogelijk. Bij het wisselen tussen de drie processen hoeft alleen de bewerkingsoptiek vervangen te worden, de systeembesturing past de laserstraal vervolgens automatisch aan. Zo krijgt u niet alleen de beste bewerkingsresultaten, maar kunt u uw systeem ook gemakkelijker bedienen en voor aanzienlijk meer toepassingen gebruiken.

Bewerking van verzinkt staal

Vooral in de automobielsector worden componenten vaak vervaardigd uit verzinkt staal om de componenten te beschermen tegen corrosie. Met de TruLaser Cell 7040 kunt u verzinkte staalplaten snel en met de hoogste kwaliteit snijden. Bovendien kunt u met de machine optimaal reageren op veranderingen en de component overeenkomstig aanpassen. Hierdoor verhoogt u uw flexibiliteit, die vooral in de sector van de prototypen en de voorproductie belangrijk is.

Met de TruLaser Cell Serie 7000 gesneden achterbank motorvoertuig

Lasergesneden achterbank motorvoertuig

Met de TruLaser Cell 7040 worden de uitsparingen en de omzoming van de diepgetrokken component uitgevoerd. Vooral bij kleine aantallen is de bewerking met gebruikelijke ponsgereedschappen vaak te duur. Met de TruLaser Cell 7040 snijdt u in de kortste tijd alle benodigde contouren en vermindert u de productiekosten.

Lasersnijden met de TruLaser Cell Serie 7000 met de hoogste precisie

Nauwkeurig en snel lasersnijden

In vergelijking met alternatieve processen, zoals frezen, biedt de TruLaser Cell 7040 bij complexe componenten een voordelig alternatief. De machine voert het lasersnijden van alle buitencontouren uit en maakt de doorgangsgaten.

Lasergelast ventilatorwiel

De laserbewerking van driedimensionale componenten zoals een ventilatorwiel, biedt nieuwe vormgevingsmogelijkheden in de geometrie. Zo kunt u materiaalsparend bouwen en gewichtsverminderingen realiseren. Bovendien vermindert de nabewerking door lasterstraallassen aanzienlijk in vergelijking met de gebruikelijke processen. U spaart tijd en voorkomt een vertraging van de component.

Met de TruLaser Cell Serie 7000 gelaste elektromagnetische ventilatorkoppeling

Lasergelaste waterpompkoppeling

Met de BrightLine Weld technologie last u bijv. waterpompkoppelingen nagenoeg spatvrij met een tot wel 300% hogere productiviteit.

Reparatielassen en coaten van componenten

Hoogwaardige componenten kunnen door middel van laseraanvoerlassen worden gerepareerd of gecoat. Door het coatingsproces met speciale legeringen kan een aanzienlijk hogere standtijd van de componenten worden bereikt.

	TruLaser Cell 7040 fiber
Positionering as-bereik
Positionering as-bereik X- as	4000 mm
Positionering as-bereik Y-as	1500 / 2000 mm
Positionering as-bereik Z-as	750 mm
Positionering as-bereik B-as	± 135 °
Positionering as-bereik C-as	n x 360 °
Positionering as-bereik dynamische snijoptiek	± 9 mm
Max. assnelheden
Max. assnelheid asparallel in X	100 m/min
Max. assnelheid asparallel in Y	100 m/min
Max. assnelheid asparallel in Z	100 m/min
Max. assnelheid simultaan	173 m/min
Max. assnelheid B-as	90 1/min
Max. assnelheid C-as	90 1/min
Max. asversnellingen
Max. asversnelling asparallel in X	9 m/s²
Max. asversnelling asparallel in Y	10 m/s²
Max. asversnelling asparallel in Z	10 m/s²
Max. asversnelling B-as	200 rad/s²
Max. asversnelling C-as	100 rad/s²
Max. asversnelling dynamische snij-optiek	40 m/s²
Positioneerprecisie
Positioneerprecisie lineaire as (X, Y, Z)	0,08 mm
Positioneerprecisie draaiassen (B)	0,015 °
Laser
Max. laservermogen	2000 W - 5000 W
Beschikbare laser	TruDisk

PDF <1MB

Technisch informatieblad

De technische gegevens van alle productvarianten als download.

TruTops Cell

TruTops Cell heeft alles wat u voor een gemakkelijke programmering van uw 3D-laserbewerkingsprocessen nodig hebt. Deze kan dankzij de geïntegreerde standaardoptiek ook gebruikt worden voor lasersnijden, laserstraallassen en laseraanvoerlassen. Hij leest 3D-CAD-gegevens via talrijke interfaces en corrigeert ze indien nodig. Het systeem maakt automatisch snijsuggesties in drie dimensies. Bovendien berekent hij ook automatisch suggesties voor inrichtingen.

OVER HET PRODUCT

TruTops Boost

Met TruTops Boost haalt u het beste uit uw TruLaser Cell 7040. Automatismen en assistenten maken het dagelijks werken met TruTops eenvoudig en efficiënt. Het systeem maakt nagenoeg zelfstandig loops of afrondingen bij hoeken, genereert insteekpunten en aan- en afvoerbanen. De te snijden stukken worden door de software zo op de metalen plaat geplaatst, dat deze zo goed mogelijk wordt gebruikt. Daarbij werkt de lasermachine dankzij de TruTops Boost automatisch met de geschikte parameters. Via de interfaces voor leidende CAD-systemen is het mogelijk snel tekeningen van stukken over te nemen. Met een geïntegreerde constructiemodule maakt u zelf echter ook tekeningen in een handomdraai.

OVER HET PRODUCT

Software

Van de aanvraag van de klant tot de levering van het geproduceerde onderdeel – het softwareportfolio van TRUMPF optimaliseert uw volledige productieproces. TRUMPF combineert de software daarbij slim met machines en services om Industrie 4.0-oplossingen op maat te leveren voor uw Smart Factory.

MEER TE WETEN KOMEN

De TruDisk is een vastestoflaser met groot vermogen voor het lassen, snijden en de oppervlaktebewerking van metalen. Hij overtuigt vooral daar waar een hoog vermogen in combinatie met een maximale straalkwaliteit wordt gevraagd.

TruDisk

Topprestaties van de schijf

Naar het product

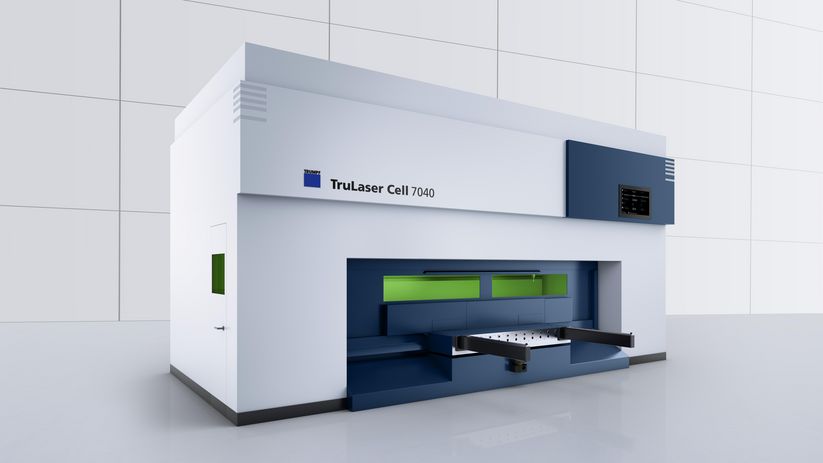

Veelzijdige opties maken het werken met de TruLaser Cell 7040 niet alleen eenvoudiger, maar door de kortere neventijden ook duidelijk sneller en daardoor productiever.

Scheidingswand tussen twee stations

Een scheidingswand deelt de werkruimte op in twee gebruiksoppervlakken. Zo kunt u de machine tegelijkertijd uitrusten, laden of ontladen en laserbewerkingen uitvoeren in de tweestationsmodus.

Roterende wisselaar

Met de roterende wisselaar kunt u de TruLaser Cell 7040 speciaal voor de hoogproductieve serieproductie optimaliseren. Met slechts één laad- en ontlaadpositie verhoogt u de productiviteit en de ergonomie.

Verplaatsingsafstanden TruLaser Cell 7040

Verplaatsbare tafels

Voor het eenvoudig laden en ontladen van grote componenten buiten de werkruimte kunnen de tafels naar keuze handmatig of automatisch worden verplaatst.

MobileControl App

Met de MobileControl App van TRUMPF bedient en controleert u de machine eenvoudig en flexibel, want de app brengt de interface van het standaard bedieningspaneel over naar het touchscreen van uw tablet. Op die manier beschikt u naast het statische bedieningspaneel over een extra mogelijkheid om de machine te bewaken en bedienen.

BrightLine Weld

Profiteer met de optie BrightLine Weld van nagenoeg spatvrij laserstraallassen en de hoogste lasnaadkwaliteit. U hebt de keus: verhoog uw productiviteit dankzij de aanzienlijk hogere verplaatsingssnelheden of verlaag uw energiekosten met wel 40%. Zo staat uw machine minder vaak stil en dalen uw bedrijfskosten, doordat er minder nabewerking nodig is.

Smart Approach

De functie Smart Approach optimaliseert en verbetert de startprocedure van de machine bij het insteken aan de componentrand. Dit gepatenteerde proces vermindert de cyclustijd met maximaal 9% bij een maximale procesveiligheid.

Smart Optics Setup

Bij de Smart Optics Setup gaat het om een inrichting die op de machinebasiseenheid wordt bevestigd voor het snijden van testplaten en voor de afstelling van de machine. Door gestandaardiseerde macro’s wordt de omzetting nog eenvoudiger. Dat bespaart tijd en geld.

ObserveLine Professional

Kleine sproeierconflicten kunnen leiden tot een minimale, voor de operator onzichtbare verkeerde positionering van de snijoptiek. Hierdoor kunnen meer fouten in de productie optreden en worden de kosten hierdoor hoger. De optische meetprocedure ObserveLine Professional controleert de positioneerprecisie van de machine regelmatig, zonder enige omzetting en bijna zonder invloed op de omlooptijd. Verkeerde posities worden herkend en het aantal fouten neemt af.

ObserveLine Comfort

De meest uiteenlopende oorzaken kunnen ertoe leiden dat een snijverdikking in het bewerkte stuk blijft hangen. Met de optische meetprocedure ObserveLine Comfort herkent u deze fouten snel, omdat de optie elke contour op een volledige snede controleert. ObserveLine Comfort heeft daarbij meerdere voordelen in vergelijking met de meting met afstandsregeling. Zo verkort het proces de meettijd en zijn zelfs kleinere gatdiameters en scheefstaande ponsafvaldoppen meetbaar.

VisionLine

Het eenvoudig te bedienen beeldverwerkingssysteem VisionLine herkent automatisch geometriekenmerken van de component, zoals een voegnaad of rand. Dit wordt eventueel gecorrigeerd door het NC-bewerkingsprogramma. Zo krijgt u de maximale procesveiligheid, verhoogt u de kwaliteit van uw componenten en spaart u tijd en kosten.

Automatiseringsinterface

Afhankelijk van de automatiseringsgraad van uw productie kunt u kiezen tussen verschillende interfacevarianten. De Basic-variant stelt op betrouwbare wijze signalen beschikbaar voor productieplanningssystemen. Met de Comfort-variant zet u eenvoudigere automatiseringen zelf om. Voor de sterk geautomatiseerde productie is de Professional-variant geschikt.

Bij elk van de drie oplossingen profiteert u bovendien van een volledige documentatie en toekomstige upgrades die uw standaardsoftware altijd up-to-date houden.

Afhankelijk van het land kunnen het productaanbod en deze gegevens afwijken. Wijzigingen in techniek, uitvoering, prijs en aanbod van accessoires voorbehouden. Neem contact op met uw contactpersoon ter plaatse om te vragen of het product in uw land verkrijgbaar is.
