3D lazer kesimi
Sıcak biçimlendirilmiş parçaların 3D olarak kesilmesi ile ilgili standartları belirleyen TruLaser Cell 8030, istekleriniz doğrultusunda esnek bir şekilde konfigüre edilebiliyor. Otomobil kapı çerçevelerinin ya da komple yan kısım parçalarının kesilebilmesinin mümkün olduğu büyük model ya da kaportalara ait tek parça ve kısımların kesilebilmesinin mümkün olduğu daha küçük model arasında seçim yapabilirsiniz. Yeni geliştirmeler ve optimize edilmiş ayrıntılar sayesinde, çok daha yüksek bir üretim güvenliğini pazardaki en yüksek verimlilik ile bir arada sunuyor. Smart Approach veya Dynamic Level 3 gibi özellikleri sayesinde, çok daha ekonomik çalışma koşulları elde edebilirsiniz.
Sistemin önceki modeline göre bu modelde daha yüksek bir hızlanma oranı ve Dynamic Level 3 size önemli avantajlar sunuyor.
Optimize edilmiş rotasyon değiştirici piyasadaki en hızlı değiştirici. % 20 oranında daha kısa olan 1,8 saniyelik bir çevirme süresi sayesinde her bir birleşen ile toplam performans da yükselmiş oluyor.
Yeni makinada, sıcak biçimlendirme alanında yaygın olarak kullanılan 3 boyutlu makinalarda kazanılan deneyimlerden yola çıkılmıştır
X-Blast Technology ya da ObserveLine Comfort & Professional gibi fonksiyonlar sayesinde optimum üretim prosesleri
TruLaser Cell 8030 ile sıcak biçimlendirilmiş, büyük boyutlu otomotiv yan kısım parçası kesim işlemi, TruDisk lazeri ve X-Blast teknolojisi sayesinde sadece çok hızlı bir şekilde gerçekleştirilmekle kalmaz, aynı zamanda kendini kanıtlamış yüksek bir kaliteye de sahip olur.
TruLaser Cell 8030, sıcak biçimlendirilmiş otomobil traverslerini bir önceki modeline göre yaklaşık % 10 daha yüksek bir makina dinamiğiyle, % 10 daha az kesinti süresiyle ve % 30 daha hızlı bir çapak kontrolüyle kesebiliyor. TruDisk lazeri ve X-Blast teknolojisi, kesme kalitesinin daima yüksek kalmasını sağlıyor.
TruLaser Cell 8030 ile, yüksek hacimli parçaları da son derece ekonomik bir şekilde işleyebilirsiniz. Ayrıca NC programlama sayesinde, bileşenlerinizin geometrisi ile ilgili olarak size maksimum bir esneklik de sağlanır.
TruLaser Cell 8030, otomobillerdeki B-direkleri gibi 3 boyutlu parçaları güvenilir şekilde keser. Bu sayede sıcak biçimlendirilmiş parçaların lazer ile işlenmesi, klasik proseslere kıyasla çok daha ekonomik şekilde gerçekleştirilebilir. Ayrıca esnek lazer takımı sayesinde, bileşenler yeni şartlara göre kolayca ayarlanabilir - bu daha sonraki bir zamanda da yapılabilir.
|
TruLaser Cell 8030 (standart model)
|
TruLaser Cell 8030 (büyük model)
|
|
|---|---|---|
| Eksen hareket alanı | ||
| Maks. eksen sayısı | 5 | 5 |
| Eksen hareket alanı X ekseni | 3000 mm | 3000 mm |
| Eksen hareket alanı Y ekseni | 1300 mm | 2100 mm |
| Eksen hareket alanı Z ekseni | 600 mm | 650 mm |
| Eksen hareket alanı B ekseni | ± 135 ° | ± 135 ° |
| Eksen hareket alanı C ekseni | n x 360 ° | n x 360 ° |
| Eksen hareket alanı Dinamik kesme optiği | ± 10 mm | ± 10 mm |
| Maks. iş parçası ebadı | ||
| X yönünde maks. iş parçası ebadı | 2540 mm | 2540 mm |
| Y yönünde maks. iş parçası ebadı | 840 mm | 1640 mm |
| Z yönünde maks. iş parçası ebadı | 370 mm | 420 mm |
| Maks. eksen hızları | ||
| X yönünde eksen paralel maks. eksen hızı | 100 m/dak | 100 m/dak |
| Y yönünde eksen paralel maks. eksen hızı | 100 m/dak | 100 m/dak |
| Z yönünde eksen paralel maks. eksen hızı | 100 m/dak | 100 m/dak |
| Maks. eksen hızı eşzamanlı | 173 m/dak | 173 m/dak |
| Maks. eksen hızı B ekseni | 90 1/dak | 90 1/dak |
| Maks. eksen hızı C ekseni | 90 1/dak | 90 1/dak |
| Maks. eksen ivmelenmeleri | ||
| X yönünde eksen paralel maks. eksen ivmelenmesi | 11 m/s2 | 10 m/s2 |
| Y yönünde eksen paralel maks. eksen ivmelenmesi | 11 m/s2 | 10 m/s2 |
| Z yönünde eksen paralel maks. eksen ivmelenmesi | 11 m/s2 | 10 m/s2 |
| Maks. eksen ivmelenmesi eşzamanlı | 19,1 m/s2 | 17,3 m/s2 |
| Maks. eksen ivmelenmesi B ekseni | 200 rad/s2 | 200 rad/s2 |
| Maks. eksen ivmelenmesi C ekseni | 100 rad/s2 | 100 rad/s2 |
| Dinamik kesme optiği maks. eksen ivmelenmesi | 40 m/s2 | 40 m/s2 |
| Pozisyonlama hassasiyeti | ||
| Lineer eksenler pozisyonlama hassasiyeti (X, Y, Z) | 0,08 mm | 0,08 mm |
| Rotasyon eksenleri pozisyonlama hassasiyeti (B) | 0,015 ° | 0,015 ° |
| Lazer | ||
| Maks. lazer gücü | 3000 W - 4000 W | 3000 W - 4000 W |
| Mevcut lazerler | TruDisk | TruDisk |
| Rotasyon değiştirici otomasyonu | ||
| Taraf başına maks. yüklenme | 300 kg | 750 kg |
| Çalışma istasyonları | 2 | 2 |
| Tip. tüm hazırlık süresi | 3,7 s | 4,9 s |
| Tip. rotasyon süresi | 1,8 s | 3,0 s |
| Döner tabla çapı | 4000 mm | 5000 mm |
| Çalışma yüksekliği | 700 mm | 700 mm |
Tüm ürün çeşitlerinin teknik verilerini indirebilirsiniz.
TruTops Cell, 3D lazer işleme süreçlerinizde rahat bir programlama yapabilmeniz için ihtiyacınız olan her şeyi size sunar. Lazer kesimi, lazer kaynağı veya doğrudan metal şekillendirme programları için gerekli programlamaları kolayca gerçekleştirirsiniz. 3D CAD verilerini sayısız arabirim üzerinden okuyabilir ve ihtiyaç olması halinde bunları düzeltir. Sistem, üç boyut için kesim önerilerini otomatik olarak oluşturur. Ayrıca tertibatlar için de otomatik önerilerde bulunur.
TRUMPF'un yazılım portföyü, müşteri talebinden bitmiş parçanın teslimine kadar her aşamada süreci ileriye taşır. TRUMPF, yazılımları makine ve hizmetler ile birleştirerek akıllı fabrikanız için endüstri 4.0 çözümlerine dönüştürür.

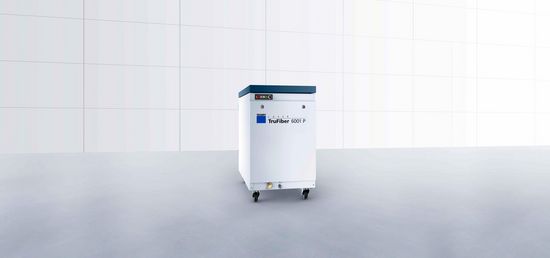

Uygulamaya bağlı olarak, uygulamanız için en doğru olan ve TruLaser Cell 8030 ile en iyi şekilde kombine edebileceğiniz katı hal lazerini seçebilirsiniz.
İnovatif seçenekler ile TruLaser Cell 8030 makinanızın dinamizmini, performansını ve verimini artırabilirsiniz.
Minimum alanda maksimum verimlilik - bu aşmanız gereken bir sorundur. BrightLine Speed, kesme hızını %60'a kadar artırır ve aynı zamanda gaz tüketimini %50'ye kadar azaltır. Bu da bireysel rekabet gücünüzü belirgin oranda arttırır ve aynı zamanda CO2 ayak izini azaltır.
Birçok farklı nedenden ötürü, bitmiş parça içinde kesim çapaklarının kalması söz konusu olabilir. Bu özellik, kesimi tamamlanan her bir konturu kontrol ettiği için, ObserveLine Comfort optik ölçüm yöntemi ile bu hatayı hızlı tespit edersiniz - piyasadaki benzer sistemlerde olduğundan iki kat daha hızlı bir şekilde. Mesafe ayarı ile ölçümün tersine ObserveLine Comfort özelliğinin birçok avantajı vardır. Bu şekilde işlem ve ölçme süresi kısalmakta, küçük delik çaplarında ve eğik duran çapaklarda bile ölçüm yapılabilmektedir.
Hafif meme çarpışmaları, kesme optiğinde kullanıcı tarafından görülemeyecek ölçekte minimal hatalı konumlandırmaların oluşmasına neden olabilir. Bu durumda ıskarta üretimi artar ve dolayısıyla maliyetler de yükselir. ObserveLine Professional optik ölçüm yöntemi, düzenli ve serbest belirlenebilen aralıklarla makinanın pozisyonlama hassasiyetini kontrol eder ve bunun için ilave zamana ihtiyaç duymaz ya da süreci neredeyse hiç olumsuz etkilemez. Hatalı konumlandırmalar algılanır ve ıskarta azaltılır.
Smart Optics Setup, test saclarının kesilmesi ve makinanın yeniden ayarlanması için makinanın ana gövdesi üzerine takılan bir tertibattır. Standartlaştırılmış makrolar sayesinde dönüşüm çalışmaları çok daha kolayca gerçekleştirilir. Böylece zaman ve para tasarrufu sağlanır.
Smart Approach fonksiyonu, bileşen kenarındaki ilk giriş pozisyonu sırasında makinanın daha iyi bir kalkış hareketiyle çalışmasını sağlar. Bu patentli yöntem, maksimum proses güvenliği koşullarında döngü süresini %9'a kadar kısaltır.
FocusLine, malzeme türüne ve malzeme kalınlığına göre, odak noktasının programla kumanda edilerek ayarlanmasına olanak sağlar. Konum değişikliği, hava basıncı uygulanarak yüzey eğriliği kontrol edilen bir ayna ile gerçekleştirilir.
FastLine, makinanın kontur kesimindeki ilk giriş pozisyonu sırasında daha iyi ve optimize edilmiş bir kalkış hareketiyle çalışmasını sağlar. Malzeme türüne, kalınlığına ve işlenecek konturların sayısına göre, sisteminizin verimliliğini %60'a kadar yükseltebilirsiniz.
Yeni tertibatları, makina kumandasındaki pnömatik ve elektrikli arabirim üzerine kolay ve ekonomik bir şekilde entegre edebilirsiniz.
TruTops Cell Basic ile program ayarları daha kolay, daha hızlı ve daha güvenli bir şekilde doğrudan makina üzerinde gerçekleştirilebilir. Bu sayede NC programında navigasyon son derece kolaylaşır; uygun NC metniyle değiştirilecek kontur sadece fareyle tıklanarak seçilebilir. Gerçekleştirilen tüm değişiklikler anında görselleştirilir, böylece de programda hiç olmadığı kadar güvenli bir şekilde çalışılabilir.
Comfort kalan çalışma göstergesi ile her zaman en iyi şekilde bilgilendirilirsiniz. Güncel olarak işlenmekte olan bileşende kalan işleme süresini gösterir ve güncel üretim iş emrine ilişkin anlık durum ile ilgili ilave bilgiler sağlar.
Çok sayıdaki TRUMPF makinesi, yazılım dünyanıza sorunsuz bir şekilde kolayca entegre edilir. İster Oseon sistemine yapılacak bir entegrasyon, ister izleme ve analiz araçlarına bağlantı için, tüm kombinasyonlara yönelik uygun çözümümüz hazır. OPC UA standardı sayesinde arayüzlerimizle üçüncü taraf yazılımlara bağlantı da mümkündür.
Ülkeye göre bu ürün yelpazesinde ve bu bilgilerde farklılıklar mevcut olabilir. Teknik, donanım, fiyat ve aksesuar seçeneklerinde değişiklik yapma hakkı saklıdır. Ürünün ülkenizde mevcut olup olmadığını öğrenmek için lütfen irtibat yetkiliniz ile yerinde görüşün.
