Die Allroundermaschine – wirtschaftlich, präzise und zukunftssicher
Wenn in Ihrem Arbeitsalltag bei begrenzten Budgetspielräumen jede Biegung sitzen und jeder Prozess stabil laufen muss, brauchen Sie eine Maschine, die genau das leistet. Die TruBend Serie 3000 wurde entwickelt, um Sie bei Ihren täglichen Herausforderungen zu unterstützen – selbst bei komplexen und anspruchsvollen Biegeteilen. Die Maschine ist Ihr zuverlässiger Allrounder mit durchgängig stabilem Betrieb. Sie profitieren von exakten Winkeln, gleichbleibender Bauteilqualität und Lösungen, die Ihre Produktion spürbar entlasten.
Weil starke Ergebnisse in kleinen Teams entstehen.
Weil sich Investitionen lohnen müssen, erhalten Sie ausgewählte Premiumfunktionen zu einem attraktiven Preis – für maximale Wirtschaftlichkeit und hohe Wettbewerbsfähigkeit.
Weil ±0,3° den Unterschied machen, sorgt das Winkelmesssystem ACB Laser automatisch für präzise Winkel.
Weil kein Bauteil auf Sie warten sollte, programmieren Sie offline mit der TRUMPF Software TecZone Bend für Biegeprogramme – die Maschine produziert parallel weiter.
Weil schwere Teile leicht von der Hand gehen sollen, nimmt Ihnen die neue Biegehilfe mit 150 kg Tragkraft spürbar Last ab und sorgt für produktiveres Arbeiten.
Weil Stillstand keine Option ist, begleiten wir Sie mit TRUMPF Biegewerkzeugen, Schulungen und technischem Support.
Bauteil mit verschiedenen Kantungen
Die TruBend Serie 3000 ist so flexibel, dass verschiedenste Aufgaben problemlos bearbeitet werden können.
Lange Profile
Fertigen Sie mit den Maschinen der TruBend Serie 3000 problemlos lange Profile – dank zusätzlich aufsteckbarer Anschlagfinger.
Höchste Flexibilität bei unterschiedlichen Blechdicken
Bearbeiten Sie mit den Maschinen der TruBend Serie 3000 im Handumdrehen Teile mit unterschiedlichsten Blechdicken.
|

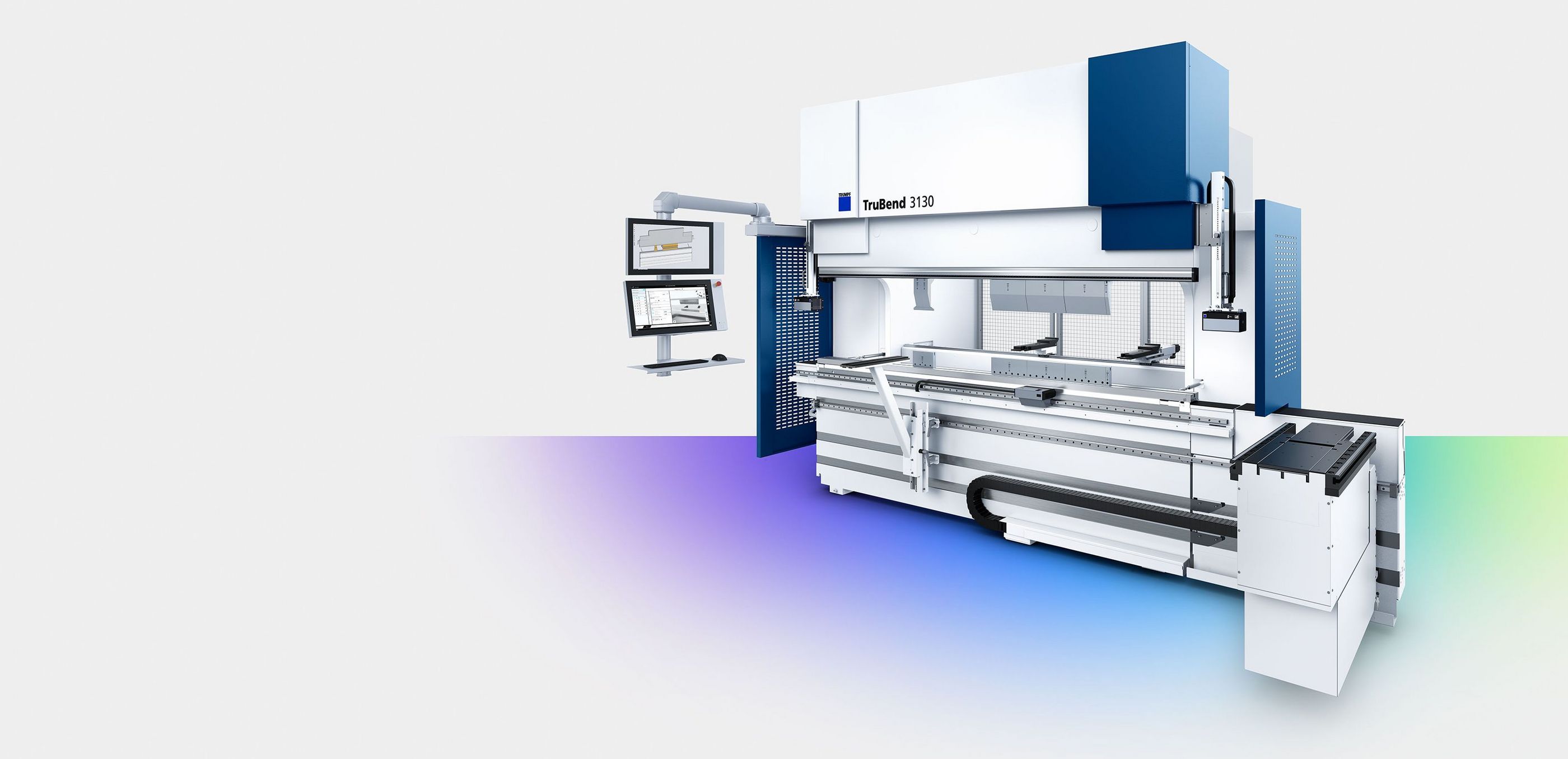

TruBend 3130x
|
|
|---|---|
| Presskraft | 1300 kN |
| Biegelänge | 3230 mm |
| Freier Ständerdurchgang | 2690 mm |
| Bedienoberfläche | Touchpoint TruBend |
| Max. Geschwindigkeit Y-Achse Eilgang | 170 mm/s |
| Max. Geschwindigkeit Y-Achse Arbeitsgang | 15 mm/s |
| Maße, Gewichte | |
| Länge | 4220 mm |
| Breite | 2003 mm |
| Höhe | 2835 mm |
| Gewicht | 10800 kg |
Ausgewählte Premiumfunktionen machen die Arbeit mit den Biegemaschinen der TruBend Serie 3000 noch präziser, ergonomischer und produktiver. Hier finden Sie eine Auswahl der verfügbaren Ausstattungen.

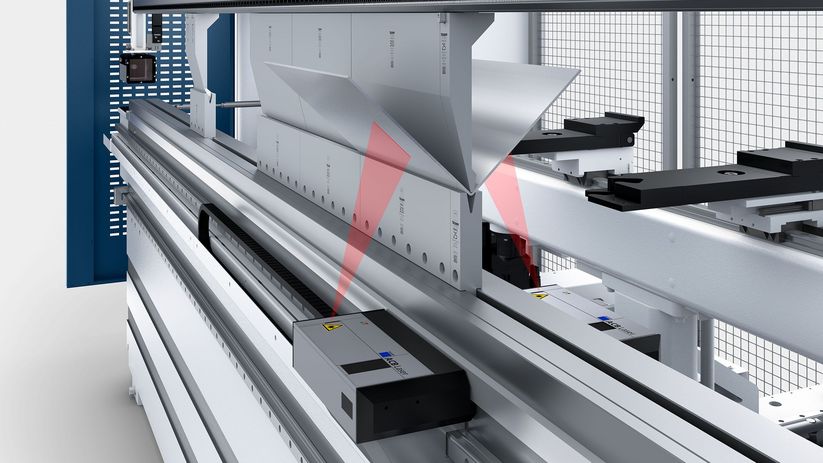

ACB Laser ist ein berührungsloses, optisches System zur Winkelmessung. Ein Laser projiziert eine Linie auf das Blech, eine Kamera detektiert den Winkel. Hierfür werden die vordere und die hintere Messeinheit automatisch oder CNC-gesteuert an die richtige Stelle gefahren. 4 verschiedene Messmethoden (ACB Speed, ACB Smart, Identifizieren und Kopie Eintauchtiefe) erhöhen dabei den Einsatzbereich und die Produktivität. Ihre Bauteile erhalten durchgehend präzise Winkel mit einer Genauigkeit von ±0,3° bei einem großen Messbereich von 30° bis 150°. Bereits das erste Teil wird so zum Gutteil, unabhängig vom Material.

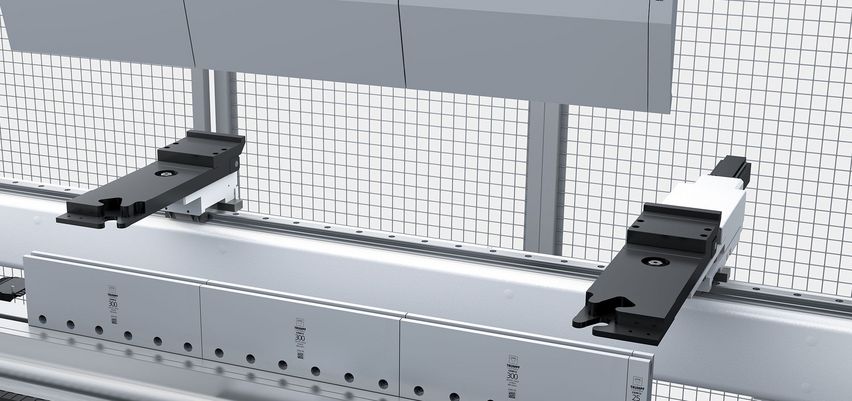

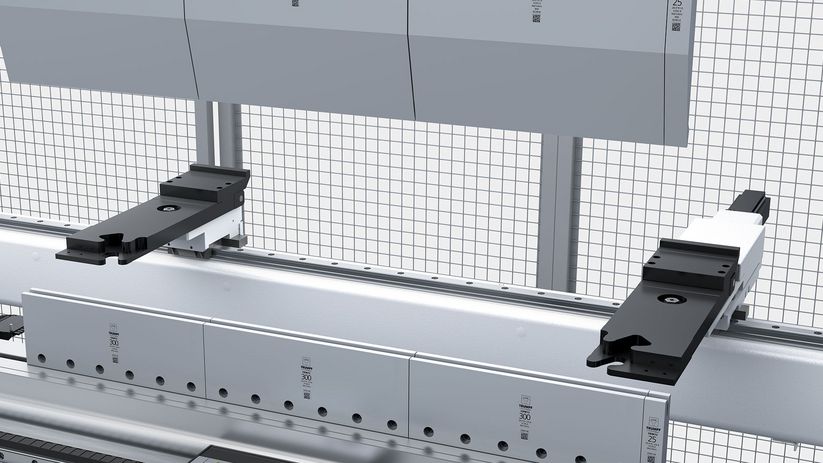

Der Hinteranschlag der TruBend Serie 3000 ist standardmäßig mit 4 Achsen ausgestattet und kann auf 5 Achsen skaliert werden. In Kombination mit dem schrägen Anschlagen erlaubt Ihnen das, ein noch breiteres Bauteilspektrum abzudecken. Zusätzlich ermöglicht der 5-Achs-Hinteranschlag das Verfahren des rechten Anschlagfingers in X-Richtung (max. Verfahrweg ±75 mm). Mit bis zu 3 ergänzend verfügbaren Anschlagfingern können auch lange Profile präzise gefertigt werden. Das seitliche Anschlagen (Klemmen) steigert die Produktivität und Bedienerfreundlichkeit noch weiter.

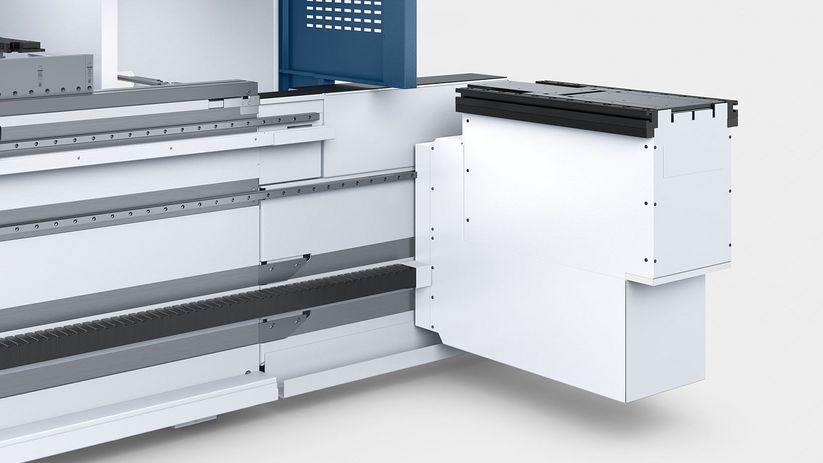

Wertvolle Hilfestellung leisten die praktischen Biegehilfen mit Kunststoffauflage. Bis zu 2 Biegehilfen können pro Maschine ergänzt werden und zeichnen sich durch ihre hohe Tragfähigkeit von je 150 kg aus. Sie unterstützen und entlasten Bedienende beim Biegen schwerer oder großflächiger Teile und erleichtern die Handhabung deutlich. Dadurch wird auch der Gegenbugeffekt bei dünnen Blechen mit großen Schenkellängen verhindert. Abgerundet wird die Bedienerfreundlichkeit durch die CNC-gesteuerte Höhenachse sowie die automatische Anpassung an die Matrizenhöhe und Teilegeometrie.

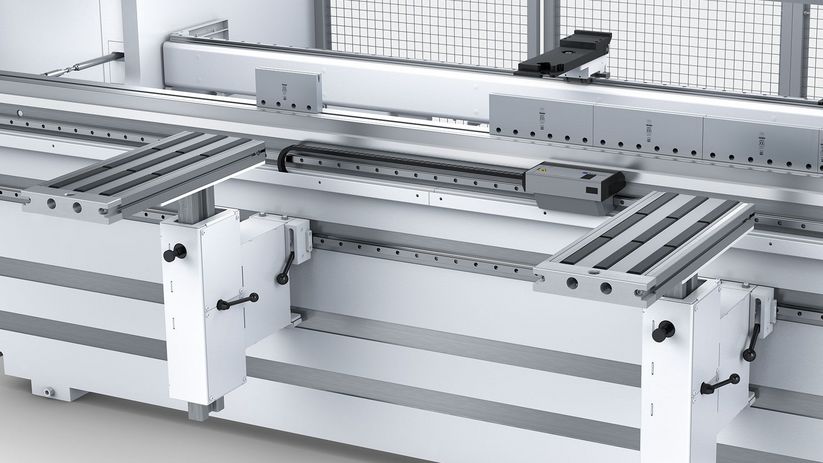

2 Typen von Auflagekonsolen stehen Ihnen zur Verfügung: die Standard-Auflagekonsole 70 mit einer Belastbarkeit bis zu 70 kg oder optional die Auflagekonsole 100 mit einer Belastbarkeit bis zu 100 kg und zusätzlicher Positionierungsmöglichkeit in X-Richtung. Beide Varianten sind stufenlos in der Höhe verstellbar und auf Führungsschienen montiert, um sie an beliebiger Stelle zu fixieren.

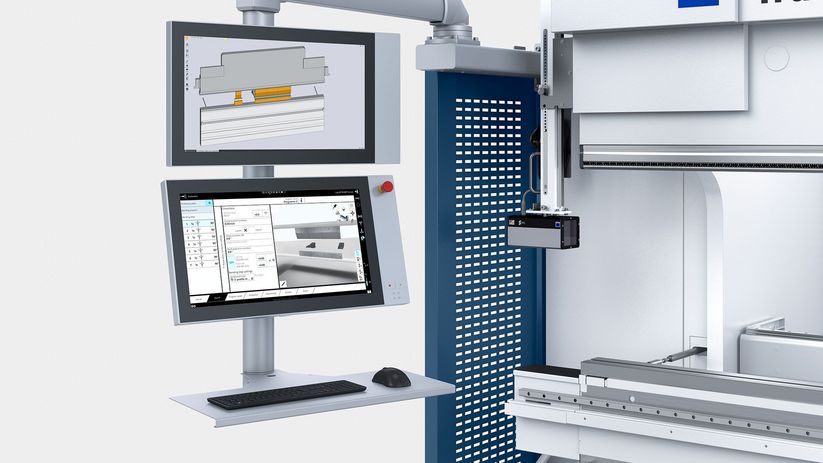

Sie können das Tragarmsystem um einen zweiten Bildschirm über dem Hauptbildschirm erweitern. Der zusätzliche Bildschirm an der Maschinensteuerung unterstützt die papierlose Fertigung und dient zur weiteren Visualisierung von Dokumenten (zum Beispiel: Bilder, PDFs) oder der Anzeige von Softwareprogrammen, beispielsweise der TRUMPF Software TecZone Bend. Beide Bildschirme können geschwenkt und mit Maus und Tastatur bedient werden.
Die nahtlose Integration vieler Maschinen von TRUMPF in die eigene Softwarewelt ist problemlos und einfach. Sei es eine Integration in Oseon oder eine Anbindung an Monitoring und Analyse Tools - für jede Kombination stellen wir die passende Lösung bereit. Auch eine Anbindung an Software Systeme von Drittanbietern ist mit unseren Schnittstellen basierend auf dem OPC UA Standard möglich.
TruTops Boost
Programmieren Sie intelligent Ihre Biegemaschinen mit TruTops Boost, der All-in-One-Lösung für die 3D-Konstruktion. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge. Sie profitieren darüber hinaus von umfangreichen Regelwerken mit dem gesammelten technischen Know-How von TRUMPF.
TecZone Bend
Programmieren Sie so schnell wie nie zuvor: Mit TecZone Bend kombinieren Sie die Biegeprogrammierung im Büro mit der Werkstattprogrammierung an der TruBend Biegemaschine. Innerhalb von Sekunden wird automatisch ein Programmiervorschlag auf Basis von 2D- und 3D-Daten erstellt – inklusive NC-Code.
Software
Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie 4.0-Lösungen für Ihre Smart Factory.
Mehr als 150 Ober- und Unterwerkzeugtypen stehen Ihnen für Ihr individuelles Sortiment zur Auswahl. Sie können die Werkzeuge als Satz oder einzeln bestellen.
Bis zur Werkzeuglänge von 300 mm sind Leichtbauwerkzeuge mit einer Gewichtsersparnis von über 30% standardmäßig mit dem Safety-Click ausgestattet. Das reduziert die Rüstzeit und entlastet den Bediener.
Bei der Bearbeitung von verzinkten Blechen kann es schon nach wenigen Biegungen zu Zinkablagerungen an der Matrize und damit zu Kaltverschweißungen kommen. Abdrücke im Bauteil und Ungenauigkeit sind die Folge. Das lässt sich mit den beschichteten TRUMPF Biegewerkzeugen LASERdur ZN vermeiden. Sie kombinieren eine hohe Oberflächenhärte mit hervorragenden Gleiteigenschaften, sind korrosionsbeständig und benötigen keinen Reinigungsaufwand.
Bei besonderen Anforderungen entwickelt TRUMPF Ihre ganz individuelle Werkzeuglösung. Um Ihre Teilequalität sicherzustellen, testen wir die Werkzeuge bereits im Vorfeld mit Ihrem speziellen Material und erstellen erste Musterteile.
