TruBend 7050
TruBend 7050
Piegatrici

TruBend Serie 7000

Macchina ergonomica ad alta velocità

TruBend Serie 7000, macchina ergonomica ad alta velocità
TruBend Serie 7000, macchina ergonomica ad alta velocità
Piegatrici

TruBend Serie 7000

Macchina ergonomica ad alta velocità

Macchina ergonomica ad alta velocità

La TruBend Serie 7000 è un esempio della perfetta interazione fra uomo e macchina. Con minimo ingombro per ogni lavorazione, questa macchina ergonomica ad alta velocità piega pezzi piccoli e medi nelle migliori condizioni operative. Oltre all'elevata ergonomia e alla facilità di utilizzo, grazie all'azionamento diretto e al nostro sistema di misurazione degli angoli automatico, avrete sempre una resa alta e di ottima qualità. L'operatore sta comodo mentre lavora, sia seduto sia in piedi, e grazie a BendGuard Automatic la procedura di attrezzaggio risulta molto veloce e sicura.

Alta resa di ottima qualità

La nostra macchina ad alta velocità permette di piegare pezzi piccoli e medi in poco spazio, con ergonomia e con elevata produttività.

Sicuro e veloce

Per voi il lavoro è sicuro e veloce: infatti, grazie al comando CNC, BendGuard Automatic si sposta autonomamente fino all'altezza degli utensili attrezzati.

Ingombro studiato nei dettagli

Grazie alla sua minima superficie di installazione, la TruBend Serie 7000 compatta trova spazio ovunque e può persino essere trasportata con un carrello elevatore.

Operazioni confortevoli

Il piano di appoggio regolabile assicura ergonomia all'operatore in postazione seduta e in piedi.

Il concetto della macchina TruBend Serie 7000

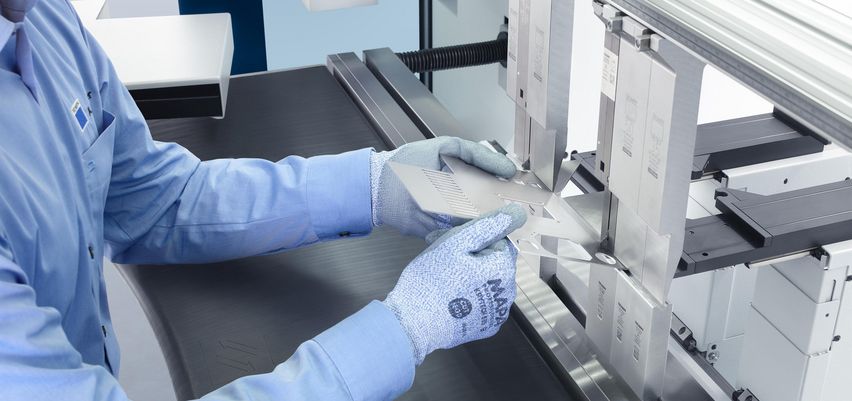

TruBend Serie 7000, lavorare in modo ergonomico

Lavorare in ergonomia: nella TruBend Serie 7000, l'ergonomia riveste un ruolo di particolare importanza. È la prima piegatrice con una certificazione di conformità alle normative sull'ergonomia.

TruBend Serie 7000, pezzo piccolo

Gli angoli di piegatura sono esatti e affidabili fin dal primo pezzo.

TruBend Serie 7000, pezzo in lamiera spessa

La TruBend Serie 7000 riesce a piegare con la consueta qualità anche pezzi lunghi fino a 1500 mm. Grazie alla maggiore forza di pressione, la TruBend 7050 piega anche pezzi di lamiera più spessa.

Applicazione piegatrice

La TruBend Serie 7000 piega anche pezzi piccolissimi.

Applicazione piegatrice

Pieghe piccole e precise non costituiscono un problema per la TruBend Serie 7000

Applicazione piegatrice

La TruBend Serie 7000 riesce a lavorare anche pieghe con labbri di piega corti.

Applicazione piegatrice

La TruBend Serie 7000 permette di lavorare componenti piccoli in modo redditizio e veloce.

TruBend 7036
TruBend 7050
Forza di pressione 360 kN 500 kN
Lunghezza di piegatura 1020 mm 1530 mm
Passaggio libero del montante 932 mm 1305 mm
Apertura utile 295 mm 385 mm
Sbraccio 150 mm 250 mm
Interfaccia utente Controllo Touchpoint TruBend Controllo Touchpoint TruBend
Velocità max asse Y fase di lavoro 25 mm/s
Dimensioni, pesi
Lunghezza 1900 mm 2420 mm
Larghezza 1340 mm 1805 mm
Altezza 2380 mm 2580 mm
Peso 3300 kg

Numerose funzioni rendono il lavoro con la TruBend Serie 7000 ancora più sicuro, più semplice, più ergonomico e più produttivo.

Ergonomia

Coerentemente ergonomica

Se l'operatore è a suo agio, anche il processo di piegatura è fluido: la TruBend Serie 7000 è la prima piegatrice con certificazione di conformità alle normative sull'ergonomia. L'operatore sta comodo nella sua postazione, in piedi o seduto, e configura il piano di appoggio in base alle proprie esigenze. La postazione seduta e in piedi e il controllo orientabile non affaticano la colonna vertebrale. Un'illuminazione a LED assicura la migliore visuale nell'area di lavoro.

Ripiani porta-oggetti

Grazie ai ripiani porta-oggetti, avete sempre accesso a utensili, lamiere o oggetti personali

TruBend Serie 7000, illuminazione area di lavoro
Illuminazione anteriore area di lavoro

La tecnologia a LED illumina la zona di lavoro, senza irradiare calore verso l'operatore.

TruBend Serie 7000, sistema di comando girevole
Sistema di comando girevole

Il sistema di comando può essere regolato con inclinazione ottimale per permetterne l'uso sia in piedi che da seduti. In tal modo, si evitano riflessi e specchiature.

TruBend Serie 7000, sedile ergonomico
Seggiolino stabilizzatore

Sia in piedi che seduto, l'operatore dispone sempre di un'area di lavoro ergonomica.

TruBend Serie 7000, lavorare in modo ergonomico
Tavolo di appoggio comfort

Ancora più comfort: a seconda dell'altezza degli utensili inferiori e della geometria del pezzo da piegare, l'operatore può adattare le superfici di appoggio per le braccia alla propria posizione da seduto.

Due ripiani porta-documenti

Il ripiano porta-documenti serve per conservare disegni e documentazioni per la produzione

Precisione e produttività

TruBend Serie 7000, registro posteriore
Registro posteriore

Il registro posteriore a 6 assi garantisce un posizionamento esatto dei componenti.

ACB Wireless: una procedura tattile

L'intuitivo sistema ACB Wireless misura e corregge gli angoli con l'ausilio di due dischi tastatori integrati nell'utensile superiore. Durante la piegatura questi dischi tastatori sono a contatto con il lato interno del pezzo da piegare. Così, supportati da sensori, misurano elettronicamente l'angolo esatto e assicurano la perfezione del risultato finale. Durante il processo, il controllo e il sistema di misurazione angoli comunicano senza fili.

TruBend Serie 1000, BendGuard
BendGuard e BendGuard Automatic

Il dispositivo di sicurezza BendGuard sorveglia l'area al di sotto dell'utensile superiore per mezzo di un campo luminoso. Grazie a BendGuard Automatic, anche la regolazione manuale del dispositivo di sicurezza è ormai un ricordo del passato. Il comando CNC consente a la BendGuard di spostarsi autonomamente fino all'altezza degli utensili attrezzati. Si evitano così interventi manuali, risparmiando prezioso tempo di attrezzaggio, e si lavora sicuri e senza errori.

Controllo Touchpoint

Touchpoint TruBend è l'interfaccia semplice per il comando della piegatrice. La navigazione segue una logica intuitiva. Le viste sono ridotte all'essenziale, le visualizzazioni 3D realistiche con prova di collisione semplificano la lavorazione. Si ottiene così la soluzione giusta per qualsiasi applicazione: da componenti semplici fino a quelli più complessi. La guida integrata facilita inoltre il comando della macchina; la si richiama con due dita e con gesti semplici, come lo scorrimento.

Ingombro studiato nei dettagli

Piccola e compatta: grazie alla sua minima superficie di installazione, la TruBend Serie 7000 trova spazio ovunque e può persino essere trasportata con un carrello elevatore. Nella piegatura di pezzi piccoli e piccolissimi, la macchina è di grande aiuto: grazie alla geometria del perno di battuta, risulta semplice e senza rischio di collisioni posizionare anche pezzi con lati molto corti.

Scanner per codici 2D

Automaticamente al programma giusto: con lo scanner per codici 2D si apre il programma di piegatura giusto in men che non si dica. Lo scanner collegato alla macchina legge un codice a barre o un codice a matrice di dati dal foglio di carta e carica automaticamente il programma. Si risparmia così il tempo altrimenti necessario per l'immissione e la ricerca.

Bloccaggio utensile automatico

Gli utensili vengono bloccati semplicemente premendo un pulsante.

TruTops Boost

Programmate le vostre piegatrici in modo intelligente con TruTops Boost, la soluzione All-in-One per la progettazione 3D. Diversi automatismi vi risparmiano procedure di routine che richiedono molto tempo. Approfitterete inoltre della vasta raccolta di regole contenenti l'intero know-how tecnico di TRUMPF.

TecZone Bend

TecZone Bend è la programmazione più veloce e più semplice per le piegatrici e offre un aiuto enorme agli operatori. La programmazione può svolgersi sulla macchina oppure offline dall'ufficio, anche passando avanti e indietro tra i due ambienti senza interruzioni. Il software TRUMPF genera automaticamente proposte di programmazione, con codici NC inclusi, in base ai dati 2D e 3D. In pochi secondi calcola i programmi di piegatura: prova di collisione in tempo reale, risoluzione di moduli, gestione di piani di attrezzaggio e molto altro. Attribuendo priorità agli utensili, si riduce la quantità di lavoro e si aumenta il tempo produttivo della macchina.

Software per il flusso di processo

Software

Il ricco portafoglio dei software TruTops fornisce assistenza per tutto il processo di lavorazione. È offerta la possibilità di controllare in modo semplice e mirato non soltanto lo svolgimento delle attività aziendali dalla gestione degli ordini cliente alle operazioni di acquisto fino alla consegna del pezzo finito. Grazie alla connessione diretta con il sistema di comando della macchina, lo stato degli ordini è sempre sotto controllo.

Utensili di piegatura standard
Utensili standard

Per il vostro assortimento, potete scegliere fra più di 150 tipi di utensili superiori ed inferiori. Potete ordinare gli utensili in blocco oppure anche singolarmente.

Utensili di piegatura leggeri
Utensili con struttura alleggerita

Gli utensili con struttura alleggerita sono più leggeri del 30% rispetto a quelli normali e, fino alla lunghezza di 300 mm, sono equipaggiati di serie con il sistema Safety-Click. Questo riduce il tempo di attrezzaggio e l'impegno fisico dell'operatore.

Utensili ZN

Il lavoro di piega con materiale zincato può causare dopo poche pieghe adesioni di scorie metalliche alla matrice. I depositi di zinco sulla matrice danno luogo alle cosiddette saldature a freddo; le conseguenze sono impronte di piega sul pezzo lavorato e imprecisione. Ciò può essere evitato con gli utensili di piegatura rivestiti TRUMPF LASERdur ZN, che combinano un'elevata durezza superficiale con eccezionali caratteristiche di scivolamento, sono resistenti alla corrosione e non richiedono pulizia.

Utensili speciali

In caso di esigenze particolari, TRUMPF è in grado di sviluppare utensili personalizzati. Per garantire la qualità dei vostri pezzi, collaudiamo gli utensili in anticipo, usando il vostro specifico materiale e realizzando i primi campioni.

Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio interlocutore locale per sapere se il prodotto è disponibile nel proprio paese.
