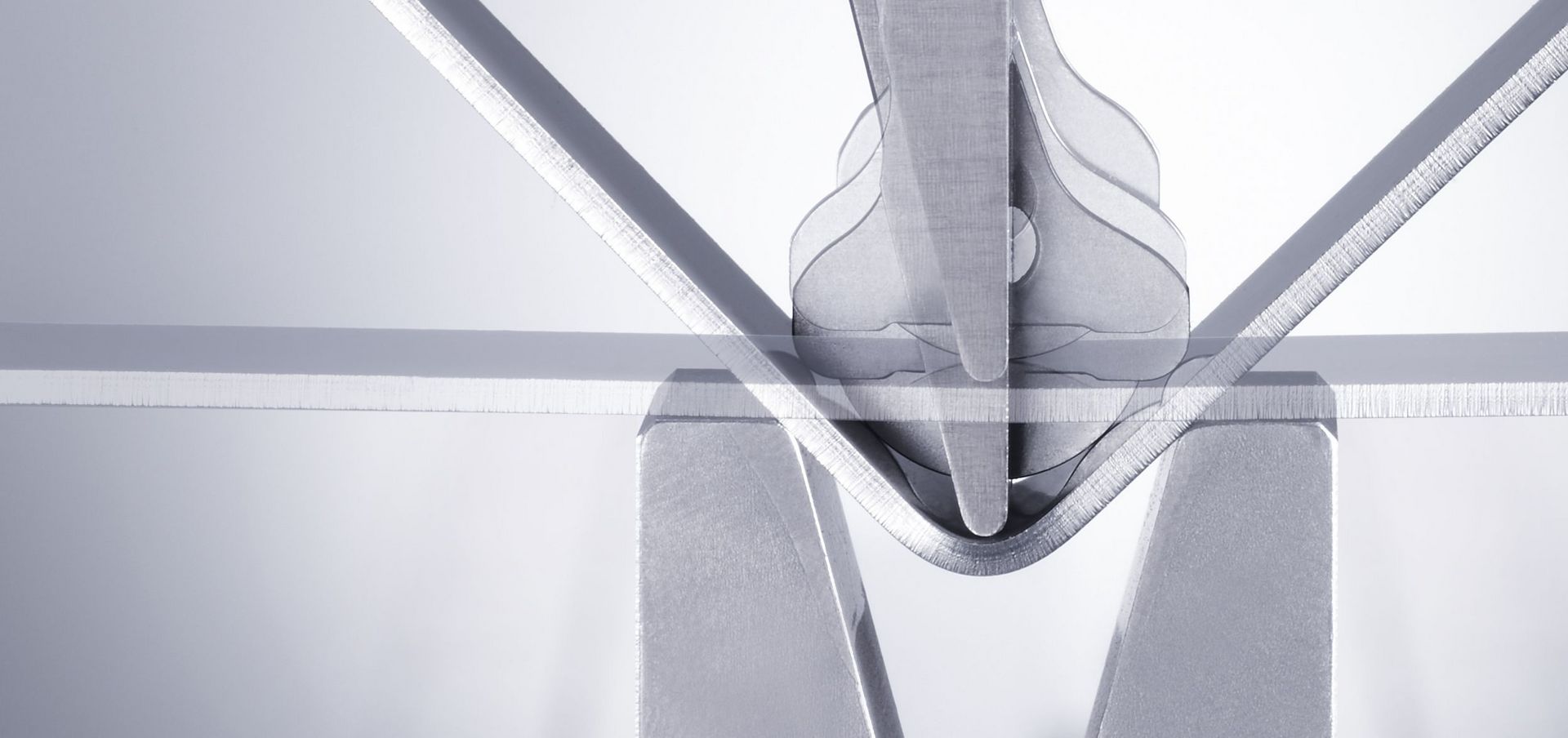

Utensili di piegatura con sensore

Utensili di piegatura

Non importa quale sia l'oggetto da piegare: gli utensili di piegatura di TRUMPF consentono di raggiungere gli obiettivi sperati. È possibile scegliere da un ampio assortimento di utensili di piegatura o richiedete la realizzazione di utensili speciali, a proprio piacimento. Con gli utensili con sensore di TRUMPF per la regolazione diretta degli angoli durante il processo di piegatura, già dal primo pezzo di una serie è possibile ottenere una lavorazione perfetta. Gli utensili leggeri semplificano la vita di tutti i giorni.

Per tutte le evenienze

Per qualsiasi tipo di piegatura, TRUMPF sviluppa la più idonea soluzione utensili.

Subito disponibile

Traete giovamento da veloci risposte di soluzioni speciali e dalle relative consegne.

Ottima consulenza

Trarre il meglio dalla propria piegatrice: una consulenza solida e competente svela tutti i segreti di funzionamento.

Utensili di piegatura per ogni esigenza

Utensile di piegatura standard con Data Matrix Code

Utensili standard

È possibile ordinare tutti gli utensili di piegatura di TRUMPF in blocco o in parti singole. Con oltre 150 tipi di utensili superiori e inferiori in magazzino, si possono realizzare numerose geometrie dei pezzi. Il Data Matrix Code permette scansioni semplici e quindi la registrazione automatica degli utensili nel controllo.

Utensili di piegatura leggeri

Utensili con struttura alleggerita

Attrezzare in modo migliore: gli utensili leggeri di TRUMPF sono il 35% più leggeri. Tutti gli utensili superiori comuni sono disponibili anche nella versione leggera.

Utensili di piegatura con sensore

Utensili con sensore

Gli utensili con sensori di TRUMPF funzionano secondo il collaudato principio di misurazione ACB. I dischi tastatori inclusi nella forma dell'utensile effettuano la misurazione direttamente dalla zona di processo. Per piegature a U con lato lungo sono inoltre disponibili appositi adattatori, anche per utensili con sensore ACB.

Utensile di piegatura, rivestimento LaserDur ZN

Rivestimento LASERdur ZN e LASERdur AL

Con i nostri utensili di piegatura con rivestimento speciale, le adesioni di alluminio o zinco indesiderate, come quelle causate dalle abrasioni della lamiera e le conseguenti tracce di lavorazione e imprecisioni, appartengono ormai al passato. Con LASERdur AL e LASERdur ZN si ottengono rivestimenti di alta qualità, in cui l'elevata durezza superficiale degli utensili è ben combinata alle eccellenti proprietà di scorrimento. Un ulteriore vantaggio è la resistenza alla corrosione degli utensili rivestiti, che non richiedono pulizia.

RollBend

Piegatura con RollBend

L'utensile RollBend permette di produrre piccoli lembi di piega, nonché sagome e fori vicino alla linea di piegatura senza tracce di lavorazione. Questo utensile può essere inoltre combinato con le matrici standard. Con il nuovo RollBend, che ha uno strato elastomerico incluso, ora si possono effettuare piegature persino senza impronta.

TruBend Serie 8000 con ToolShuttle

Magazzino utensili

Il ToolMaster Bend attrezza le vostre piegatrici automaticamente. Si tratta di un notevole vantaggio proprio per lotti di piccole dimensioni: con il ToolMaster il lavoro diventa più ergonomico e più veloce. Ha spazio per utensili di dimensioni medie di 85 m, a seconda dell'utensile ancora maggiori, e lo si può caricare mentre la macchina piega. Per pezzi di grandi dimensioni sono disponibili utensili più grandi: pertanto, specificamente per la nostra TruBend Serie 8000, vi offriamo il ToolShuttle, un dispositivo di cambio utensile con il quale l'operatore spinge gli utensili dal cambiapalette fin dentro la macchina. Qui c'è posto per utensili di lunghezza fino a 160 m.

Servizi

Utensili speciali

Affidatevi alle comprovate competenze di TRUMPF e richiedete la realizzazione di utensili speciali che soddisfino tutte le vostre esigenze. TRUMPF fornisce assistenza, sviluppa, progetta e testa utensili speciali personalizzati.

Utensile speciale, utensile per cerniere completo

Utensile per cerniere completo

L'utensile è tarato su cerniere di dimensioni fisse (spessore della lamiera, diametro della cerniera e lunghezza di adesione della cerniera) e viene utilizzato senza registro posteriore. La battuta di riscontro è integrata nell'utensile, permettendo così, ad esempio, di produrre rapidamente cerniere per porte.

Utensile speciale, utensile con finestra orientabile

Utensile con finestra orientabile

L'utensile con finestra orientabile viene utilizzato per piegare profili chiusi o pezzi a U. L'utilizzo di un adattatore orientabile permette e facilita il prelievo dei prodotti, facendo così risparmiare tempo e denaro.

RollBend

RollBend

Durante il processo di piegatura, la lamiera viene spinta in modo uniforme dalle superfici di appoggio delle spalle di piegatura, annullando quasi completamente il movimento relativo tra utensile e pezzo.

Utensile speciale, utensile per feritoie a gelosia per contorno utensile chiuso

Utensile per feritoie a gelosia per contorno utensile chiuso

Mediante la deformazione eseguita sulla piegatrice, è possibile realizzare tagli di feritoie a gelosia, che servono prevalentemente come fessure di ventilazione di alloggiamenti.

Utensile speciale, utensile di formatura per pieghe raggiate

Utensile di formatura per piega raggiata (pezzo circolare)

L'accoppiamento geometrico tra utensile superiore e utensile inferiore permette di creare un pezzo circolare. Il raggio di piegatura è predeterminato dal raggio dell'utensile, in funzione dello spessore della lamiera, al tipo di materiale e altri parametri. Pezzi circolari possono essere utilizzati, ad esempio, come corrimani per scale.

Utensile speciale, utensile per pezzo a U largo

Utensile per pezzo a U largo

Questo utensile permette di produrre in un solo passaggio profili a U molto alti. Per impedire il blocco del prodotto nella matrice, il profilo viene spinto fuori dall'utensile inferiore mediante un espulsore e ammortizzatori pneumatici.

Utensile speciale, utensile a spalle ribaltabili grande

Utensile a spalle ribaltabili grande

Questo utensile permette di produrre elementi a U molto alti. Le spalle ribaltabili compensano il ritorno elastico del materiale praticando una piegatura di compensazione. Utilizzando questo utensile non è più necessario eseguire prepiegatura e aggraffatura.

Utensile speciale, utensile a collo di cigno per elemento a C

Utensile a collo di cigno per elemento a C

Gli elementi a C sono solitamente realizzati con utensili a collo di cigno. Questi utensili possono essere adattati singolarmente in altezza e sbraccio.

Pellicola per piegatura

Pellicola per piegatura TRUMPF

La pellicola per piegatura viene posizionata sopra l'utensile inferiore e impedisce che sul pezzo rimangano impronte dovute all'attrito con il metallo.

Utensile speciale, matrice con raggi di ritiro R3

Matrice con raggi di ritiro R3

Queste matrici hanno raggi di ritiro molto più grandi. Vengono utilizzate per evitare lacerazioni della pellicola durante la piega di lamiere laminate e impedire che rimangano tracce di abrasione visibili sulla superficie del materiale.

- / -
