Spawanie skanujące – wysoce produktywna obróbka bez czasów pomocniczych.

Spawanie skanujące umożliwia dziś projektowanie wysoce produktywnych i elastycznych maszyn, które szybciej, precyzyjniej i tym samym ekonomiczniej wykonują operacje spawania w produkcji seryjnej, aniżeli ma to miejsce w standardowych metodach spawania.

Scannerschweißen mit Hilfe von CalibrationLine

Podczas spawania skanującego promień lasera jest prowadzony przez ruchome zwierciadła [1]. Zmiany ustawienia kątowego zwierciadeł przekierowują promień lasera [4]. Powstaje obszar obróbki [3], na którym można spawać z dużą dynamiką i precyzją. Wielkość tego obszaru zależy od odstępu roboczego i kąta odbicia.Prędkość obróbki oraz średnica ogniskowej na przedmiocie obrabianym zależy od właściwości odzwierciedlających układu optycznego, kąta padania promienia, jakości promienia oraz materiału.Dzięki przesuwaniu dodatkowego systemu liniowego [2] można wyjątkowo dynamicznie przesuwać także punkt ogniskowania w kierunku Z, co umożliwia kompletną obróbkę trójwymiarowych elementów bez przemieszczania głowicy obróbkowej lub elementu.Bardzo szybkie przesuwy niemal całkowicie eliminują czasy pomocnicze i agregat laserowy może produkować przez prawie 100 procent czasu produkcji.

Scannerschweißen einer Automobiltür mit der Programmierbaren Fokussieroptik PFO 33

Podczas spawania optyczny układ skanujący może przemieszczać się wraz z robotem po przedmiocie obrabianym. Ten przypominający latanie ruch spowodował ukucie terminu "Welding-on-the-fly": robot oraz optyczny układ skanujący synchronizują wzajemnie swoje ruchy w czasie rzeczywistym. Zastosowanie robota wyraźnie zwiększa obszar roboczy i umożliwia prawdziwie trójwymiarową obróbkę elementów.Do programowania PFO można użyć wygodnego edytora, który potrafi opracowywać wzory spawania na przedmiocie obrabianym i zapamiętuje je.Źródłami promieniowania są dużej mocy lasery tarczowe o wysokiej jakości promienia. Światło lasera jest prowadzone z urządzenia laserowego do stacji obróbki przez jeden lub kilka światłowodów.

Produkty

TruLaser Weld 5000
TruLaser Weld 5000

Gotowy system do automatycznego spawania laserowego

TruLaser Station 5005, der einfache Einstieg ins Laserschweißen
TruLaser Station Serie 5000

Prosty wstęp do spawania laserowego

TruPulse
TruPulse

Impulsowe moce szczytowe w obszarze wielokilowatowym do spawania punktowego i liniowego

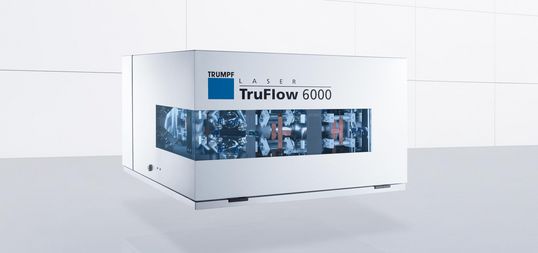

TruFlow, Zuverlässig, robust und vielfältig einsetzbar
