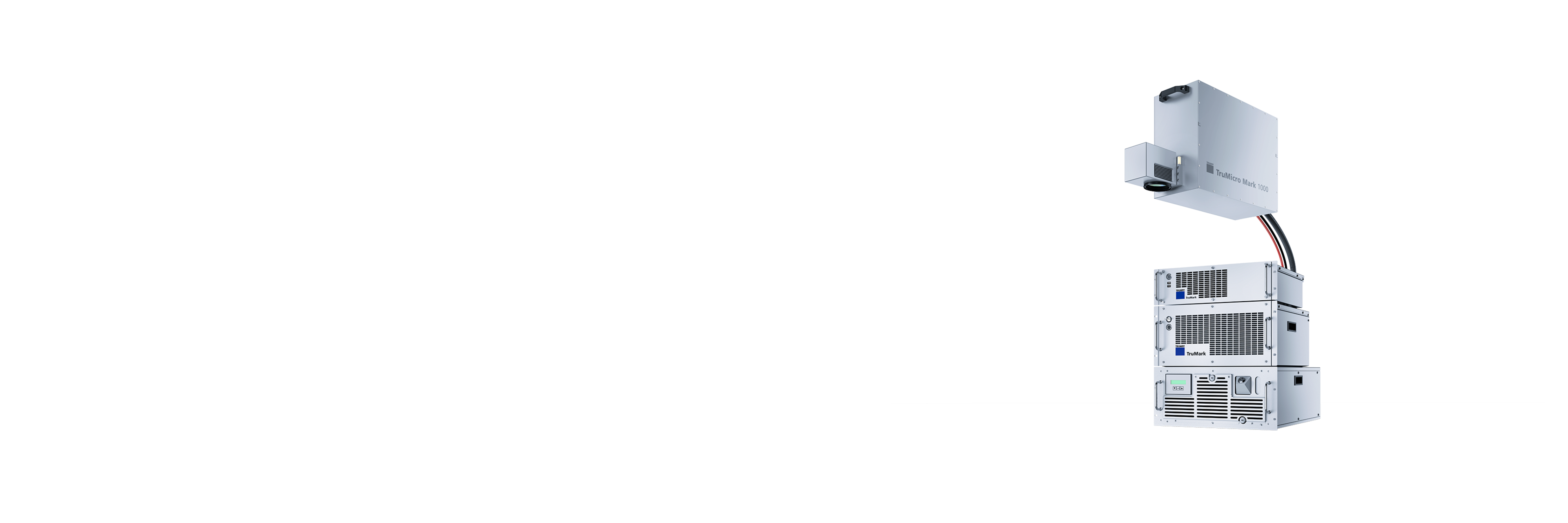

TruMicro Mark
Marcature a freddo e microlavorazione con qualità sempre elevata
Il nostro concentrato di potenza
Combinando impulsi ultracorti e un'estrema potenza di picco impulso, i laser della nostra serie TruMicro Mark possono lavorare a freddo i materiali in modo da produrre marcature in nero intenso e ad alto contrasto della massima qualità e precisione, fino alla realizzazione di microstrutture e nanostrutture. È possibile scegliere tra due varianti di modello per soddisfare i requisiti delle relative applicazioni. Il TruMicro Mark 1020 consente di lavorare oggetti tridimensionali complessi, mentre il TruMicro Mark 2030 può essere adattato con precisione a un'ampia varietà di materiali e attività grazie alla durata variabile degli impulsi da 400 femtosecondi a 20 picosecondi.
Cosa contraddistingue il TruMicro Mark
Il TruMicro Mark funziona con impulsi laser ultracorti nell'intervallo di pico e femtosecondi, in modo che il materiale non fonda, ma evapori bruscamente. Ciò consente di ottenere risultati impeccabili durante la marcatura senza microfratture, bruciature o sbavature causate termicamente, anche con materiali sensibili come vetro o ceramica.
Grazie al ridotto apporto di calore, è possibile creare le strutture più fini su microscala e nanoscala, che di fatto assorbono completamente la luce solare. Di conseguenza, mantengono un colore nero intenso, non sbiadiscono, non si corrodono e sono facili da leggere anche dopo molti cicli di sterilizzazione, indipendentemente dall'angolo di visione. La resistenza alla corrosione dell'acciaio utilizzato rimane inalterata.
La variante del modello TruMicro Mark 2030 offre una gamma unica di parametri regolabili rispetto al mercato, con i quali è possibile ottenere un'ampia varietà di effetti: dagli effetti di specchiatura e lucidatura alle incisioni particolarmente profonde di altissima qualità, come richiesto, ad esempio, nella tecnica medicale, nell'industria di precisione o nell'industria orologiera.
Con pacchetti software su misura, è possibile utilizzare il TruMicro Mark per processi di produzione in vari settori con poche regolazioni, ad esempio per la serializzazione tramite marcatura conforme alla normativa UDI di prodotti della tecnica medicale o dell'industria aeronautica e spaziale. Per verificare tutti gli aspetti critici dell'installazione e del funzionamento, potete anche prenotare i nostri servizi TRUMPF IQ/OQ.
Con il TruMicro Mark 1020, non ci sono limiti nella progettazione dei vostri prodotti: il laser può marcare codici 2D e 3D con una precisione unica, ad esempio su superfici oblique e geometrie complesse.
Grazie alla potenza di picco impulso particolarmente elevata e alla regolazione attiva della potenza, i laser della serie TruMicro Mark producono marcature sempre ottimali e precise anche in condizioni variabili, ad esempio a diverse temperature ambiente o composizioni di materiali. Questo le rende una garanzia per produzioni high-end a lungo termine.
Ulteriori vantaggi
-
Tutto in un unico dispositivo chiavi in mano
Volete un sistema che soddisfi i vostri requisiti specifici ma che sia subito pronto all'uso? Il TruMicro Mark contiene tutti i componenti importanti come interfacce, scanner, software e coperture di protezione laser e può essere integrato in concetti di comando completi. -
Sicurezza e affidabilità con PLe
La serie TruMicro Mark soddisfa il massimo livello di sicurezza Performance Level e (PLe). Sistemi di sicurezza ridondanti e un riconoscimento veloce degli errori incrementano la sicurezza nella produzione, senza ulteriori interventi sul laser.
Il TruMicro Mark in uso
Desiderate applicare incisioni senza sbavature su un'ampia varietà di materiali e creare Black Marking che possano facilmente resistere a pulizie frequenti, ad esempio su componenti e utensili medicali. Il TruMicro Mark utilizza impulsi laser ultracorti e ad alta energia per introdurre un calore minimo nel materiale durante la lavorazione e consente quindi marcature di alta qualità e senza sbavature. Oltre a microlavorazioni ad alta precisione su materiali sensibili, come la microstrutturazione di marcature superficiali o il taglio preciso di pellicole estremamente sottili.
Black Marking
Black Marking
Desiderate applicare marcature ad alto contrasto su superfici facili da leggere da tutte le angolazioni e che non creino ruggine permanente nemmeno in ambienti corrosivi, come i codici UDI, che svolgono un ruolo importante per la tracciabilità nella tecnica medicale.
La serie TruMicro Mark genera pochissimo calore grazie a impulsi laser ultracorti e ad alta energia. In questo modo è possibile applicare marcature completamente nere e indipendenti dall'angolazione senza danneggiare il materiale. Allo stesso tempo, lo strato di cromo viene mantenuto, il che protegge la superficie dalla ruggine, anche in caso di pulizia o disinfezione frequenti.
Incisioni impeccabili
Incisioni impeccabili
Desiderate essere in grado di incidere qualsiasi materiale con bordi perfettamente lisci e strutture realizzate con precisione e applicare colori.
I laser della serie TruMicro Mark sono versatili e consentono di incidere quasi tutti i materiali fisici. Grazie ai loro impulsi laser ultracorti, possono rimuovere e strutturare con precisione le superfici e realizzare marcature colorate su determinati materiali, ad esempio sui fondelli di orologi.
Trattamento superficiale su microscala e nanoscala
Trattamento superficiale su microscala e nanoscala
Desiderate produrre strutture aghiformi su microscala e nanoscala per ottenere effetti ottici o funzioni specifiche.
Grazie agli impulsi ultracorti, i laser della serie TruMicro Mark possono lavorare a freddo i materiali. Ciò consente di incorporare le strutture più fini nel materiale o di creare strutture funzionali, come superfici idrorepellenti o idrofiliche. Tali microstrutture possono migliorare significativamente la stabilità dei giunti adesivi.
Foratura e taglio su microscala
Foratura e taglio su microscala
Desiderate realizzare fori minuscoli con un'elevata qualità di finitura delle superfici su svariati materiali o tagliare pellicole sottili e delicate.
I laser della serie TruMicro Mark sono disponibili in varianti con lunghezza d'onda verde, particolarmente adatte per vetro e metalli non ferrosi come rame e oro, e con lunghezza d'onda infrarossa per metalli ferrosi. Ciò consente di adattare in modo ottimale la lunghezza d'onda e la potenza ai materiali più diversi. Inoltre, permette microtagli e microfori puliti anche su pezzi sensibili.
Un unico sistema. Tutto TRUMPF.
Il laser di per sé non è una soluzione. Solo in combinazione con sistemi ottici precisi, sistemi a sensori intelligenti e servizi personalizzati si crea un sistema che rende possibili le vostre applicazioni e garantisce processi affidabili. Con TRUMPF avete un partner che non fornisce solo tecnologia, ma anche risultati di processo affidabili: soluzioni che aumentano la produttività in modo misurabile e ripagano con un successo sostenibile.
Servizi per la massima disponibilità dell'impianto
per mantenere la produttivitàPanoramica
Quanto tempo di fermo potete permettervi? I tempi di fermo della produzione fanno perdere tempo, denaro e, nel peggiore dei casi, clienti. Per far sì che i vostri laser e sistemi laser siano pronti all'uso sul lungo termine, vi assistiamo con servizi sofisticati. Comprendono il monitoraggio predittivo delle condizioni, l'assistenza rapida in caso di emergenza e pacchetti di servizi personalizzati a costi fissi e prevedibili, su misura per le vostre esigenze.
Assistenza tecnica
Non importa dove producete: i nostri tecnici del Servizio Assistenza saranno rapidamente a vostra disposizione in caso di necessità. Grazie al know-how approfondito del produttore e alla formazione regolare, dispongono di competenze eccellenti e garantiscono che i vostri laser e sistemi laser siano rapidamente pronti all'uso.
Assistenza remota
In caso di guasti, ogni minuto conta: con l'assistenza remota TRUMPF, riceverete l'aiuto immediato dei nostri esperti, tramite un accesso remoto sicuro, senza dover viaggiare o aspettare un tecnico dell'assistenza.
Ricambi originali
I nostri ricambi originali TRUMPF sono perfettamente adattati ai vostri laser e sistemi laser, sono disponibili in tutto il mondo e possono essere consegnati rapidamente in caso di emergenza. Per prestazioni massime, tempi di inattività minimi e sicurezza dell'investimento a lungo termine.
Servizi per l'ottimizzazione delle prestazioni
in modo da trasformare le prestazioni in top performancePanoramica
Volete sfruttare meglio la vostra produzione? Dati poco chiari, requisiti complessi o errori imprevisti spesso rallentano la produzione. Le nostre soluzioni vi aiutano a superare questi ostacoli grazie alla gestione strutturata dei dati, al supporto per le singole applicazioni e alla formazione o all'ottimizzazione dei processi supportata dall'intelligenza artificiale. In questo modo potete migliorare i processi, ridurre gli errori e reagire in modo più flessibile alle nuove sfide.
Corsi di formazione e training
Con i corsi di formazione e addestramento TRUMPF, i vostri dipendenti possono imparare tutto ciò che c'è da sapere su uso, programmazione e manutenzione e sfruttare al meglio macchine e software e gestire in maniera eccellente gli svariati compiti e le esigenze dei nuovi clienti.
Consulenza nei nostri centri di applicazione
Nei nostri centri di applicazione laser distribuiti in otto sedi in tutto il mondo lavoriamo con voi per ottimizzare i processi e risolvere le sfide specifiche delle vostre applicazioni, creando i presupposti per una qualità costante, fasi di avviamento più brevi e un ingresso più rapido sul mercato.
La nostra famiglia TruMicro Mark in sintesi
| Prodotto |
TruMicro MarkIl nostro tuttofare a impulsi ultracorti - per la marcatura a freddo e la microlavorazione nel settore high-end |
TruMark 3330Il nostro specialista UV - lavorazione precisa e delicata di materiali sensibili |
TruMark 6030Il nostro specialista 3D - per marcature e trattamenti superficiali high-end |
Laser a fibra TruMarkI nostri prodotti tuttofare per le marcature e le applicazioni superficiali da medie ad alte prestazioni |
|---|---|---|---|---|
|
|
|
|
|
|
| Potenza laser media | 10 W - 20 W | 3 W | 28 W | 20 W - 200 W |
| Grandezza max area di scrittura | 330 mm x 330 mm con distanza focale 650 mm | 220 mm x 220 mm con distanza focale 330 mm | 330 mm x 330 mm con distanza focale 650 mm | 300 mm x 300 mm bei Brennweite 420 mm |
| Lunghezza d'onda | 1030 nm | 355 nm | 1030 nm | 1062 nm |
| Diametro min del fuoco | 29 μm | 16 μm | 50 μm | 40 μm |
| Frequenza di ripetizione degli impulsi | 1 kHz - 2500 kHz | 1 kHz - 120 kHz | 40 - 200 kHz | 1 kHz - 4000 kHz |
| Velocità di marcatura massima | ~ 2000 mm/s con il sistema ottico F160 | ~ 3000 mm/s con il sistema ottico F160 | ~ 4000 mm/s con il sistema ottico F300 | ~ 3000 mm/s mit der Optik F163RF |
| Potenza elettrica assorbita | 1,1 kW | 300 W | 400 W | 190 W |
| Temperatura ambiente | 15 °C - 35 °C | 15 °C - 40 °C | 15 °C - 40 °C | 15 °C - 40 °C |
| Potenza di uscita media (campo) | 12 W - 20 W | 3 W | 28 W | 20 W - 200 W |
