Door de stralengang kunt u met de TruMatic 6000 fiber alle materiaalsoorten en -dikten met dezelfde snijkop bewerken. Het verwisselen van de kop is niet nodig, wat de neventijden vermindert.
Productieve machine voor dunne platen
De TruMatic 6000 fiber combineert de grootste procesveiligheid en flexibiliteit. De vastestoflaser opent voor u een veelvoud aan materialen en bewerkt dunne platen met snijsnelheden tot 34 m/min. Op die manier maakt u non-ferrometaal, roestvrij staalfolie en verzinkte platen bijzonder productief. Slimme oplossingen voor het hoofdtijdparallelle bedrijf zorgen ervoor dat de investering er nog sneller uit is. Veelzijdige automatiseringsmogelijkheden garanderen het procesveilige bedrijf zowel ’s nachts als in het weekend.
Snijsnelheden tot 34 m/min maken de bewerking van dunne platen bijzonder productief.
De vastestoflaser garandeert een hoog rendement en een uitstekende energiebalans.
De neerlaatbare matrijs maakt een krasvrije pons- en vervormingsbewerking mogelijk.
De TruDisk snijdt non-ferrometaal, roestvrij staalfolie en verzinkte platen productief.
Via met sensoren beveiligde kleppen voert u de stukken procesveilig af.
Met de SheetMaster kunt u stukken procesveilig en automatisch laden, lossen en sorteren.
Uitgebreide vervormingsmogelijkheden
Hoogwaardige buitencontouren en filigrane binnencontouren: met de slanke laserkop van een TruMatic kunt u vlakbij of zelfs op reeds aangebrachte vervormingen snijden. U realiseert ook ongebruikelijke contouren procesveilig. Non-ferrometaal zoals messing, koper en titanium bewerkt u dankzij de vastestoflaser met de hoogste kwaliteit. Vervormingen integreert u heel eenvoudig in de procedure. Het materiaal wordt daarbij altijd zorgvuldig behandeld en zorgvuldig uit de machine afgevoerd.
Veelzijdigheid aan materialen
De vastestoflaser TruDisk is ongevoelig voor reflecties. Ook sterk reflecterende materialen zoals koper of messing kunnen procesveilig worden bewerkt.
TruMatic 6000 fiber middenformaat
|
TruMatic 6000 fiber groot formaat
|
|
---|---|---|
Afmetingen | ||
Breedte | 9231 mm 1 | 9945 mm 1 |
Diepte | 8003 mm 1 | 8862 mm 1 |
Hoogte | 2500 mm 1 | 2500 mm 1 |
Max. slagvolgorde | ||
Ponsen (E = 1 mm) | 1000 1/min | 917 1/min |
Markeren | 2800 1/min | 2800 1/min |
Werkbereik | ||
Ponsbedrijf X-as | 1250 mm | 1550 mm |
Laserbedrijf X-as | 2500 mm | 3050 mm |
Laserbedrijf Y-as | 1250 mm | 1550 mm |
Gecombineerd bedrijf X-as | 2500 mm | 2500 mm |
Gecombineerd bedrijf Y-as | 1250 mm | 1550 mm |
Max. plaatdikte | 6,4 mm | 6,4 mm |
Max. werkstukgewicht | 150 kg | 230 kg |
Max. ponskracht | 180 kN | 180 kN |
Gereedschap | ||
Gereedschapswisseltijd MultiTool | 0,3 s | 0,3 s |
Aantal gereedschappen/klemmen | 22 Stuks / 3 Stuks | 22 Stuks / 3 Stuks |
Laserspecifieke gegevens - TruDisk 3001 | ||
Max. laservermogen | 3000 W | 3000 W |
Max. plaatdikte constructiestaal | 6 mm | 6 mm |
Max. plaatdikte roestvrij staal | 6 mm | 6 mm |
Max. plaatdikte aluminium | 5 mm | 5 mm |
Max. plaatdikte koper | 6 mm | 6 mm |
Max. plaatdikte messing | 6 mm | 6 mm |
Uitwerpen van stukken | ||
Max. formaat van de stukken - werkstukklep ponsen | 500 mm x 500 mm | 500 mm x 500 mm |
Max. formaat van de stukken starre glijgoot ponsen (met verschuifbare tafel) | 80 mm x 50 mm | 80 mm x 50 mm |
Max. formaat van de stukken - werkstukklep laser | 500 mm x 500 mm | 500 mm x 500 mm |
Verbruikswaarden | ||
Gemiddelde vermogensopname in de productie - TruDisk 3001 | 15 kW | 15 kW |
Automatische uitschakeling actief - TruDisk 3001 | 0,6 kW | 0,6 kW |
De technische gegevens van alle productvarianten als download.
Met de vastestoflaser TruDisk en de neerlaatbare matrijs bewerkt u het volledige materiaalaanbod inclusief vervormingen met een uitstekende kwaliteit. Zelfs koper en messing snijdt u procesveilig met optimale buigingen.
Kwaliteit
De neerlaatbare matrijs maakt een krasvrije pons- en vervormingsbewerking mogelijk. Bij de positionering wordt de matrijs naar wens verlaagd, zodat de metalen plaat geen contact heeft met de matrijs, zowel bij pons- als bij verhoogde vervormingsmatrijzen. Bij vervormingen naar beneden bestaat nu geen gevaar meer dat ze gaan vasthaken.
Bij gevoelige materialen, waarop geen krassen aan de onderkant mogen komen, gebruikt u een borstelplaat in combinatie met de neerlaatbare matrijs. Onderdelen die later gelakt moeten worden, kunnen ook op de praktische kogeltafel worden bewerkt.
Procesveiligheid
Smart Load ondersteunt u bij het uitlijnen van de plaat op de machine. Een sensor in de klem herkent wanneer deze de plaat op de machine niet optimaal grijpt. In dat geval beweegt de machinetafel samen met de metalen plaat.
Als een geproduceerd stuk bij het afvoeren niet door de werkstukklep valt, wordt dit door een sensor herkend en door de machine opgelost: uw stuk maakt zich los en wordt veilig afgevoerd.
Vóór de gereedschapswissel controleert Smart Punch Monitoring of er daadwerkelijk een gat in de plaats is geponst. Hierdoor herkent de machine tijdig een mogelijke stempelbreuk en stuurt deze informatie door naar de operator. Vooral tijdens nacht- en weekenddiensten vermijdt u hiermee afval.
De verschillende machines van TRUMPF kunnen naadloos en eenvoudig in de eigen softwareomgeving worden geïntegreerd. Of het nu gaat om integratie in Oseon of een aansluiting op bewakings- en analysetools, voor elke combinatie hebben wij een passende oplossing. Ook een aansluiting met softwaresystemen van derden is met onze interfaces op basis van OPC UA standaard mogelijk.
Economisch
Bij het ponsen van platen worden door het ponsproces druk- en trekspanningen op het werkstuk uitgeoefend die tot vervormingen van de plaat kunnen leiden. De machinefunctie "geïntegreerd richten” en het bijbehorende gereedschap maken het mogelijk om oneffenheden reeds tijdens het ponsen te compenseren.

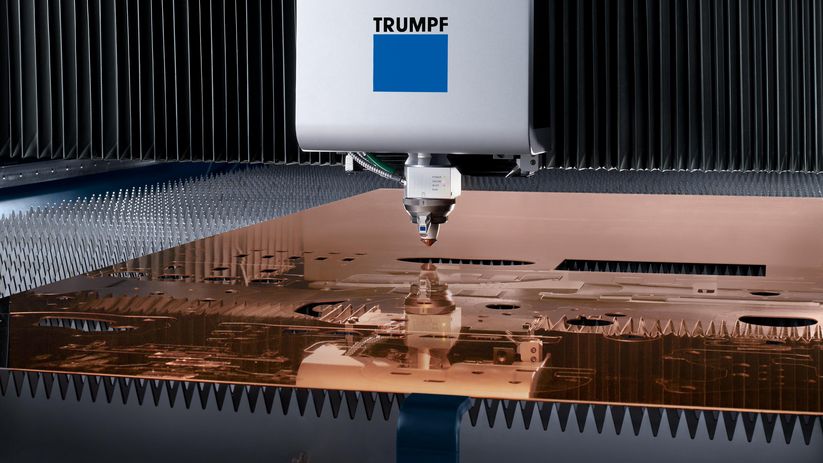

Het beschermglas beperkt slijtage aan de lenzen doordat het de stralengang optimaal beschermt tegen verontreiniging. Dankzij een bijzondere coating en de hoogste zuiverheid van het glas zijn de beste snijresultaten gegarandeerd.
Flexibiliteit
Met de MobileControl App van TRUMPF bedient en controleert u de machine eenvoudig en flexibel, want de app brengt de interface van het standaard bedieningspaneel over naar het touchscreen van uw tablet. Op die manier beschikt u naast het statische bedieningspaneel over een extra mogelijkheid om de machine te bewaken en bedienen.
De TruMatic 6000 fiber is leverbaar in verschillende grote uitvoeringen. De uitvoering in groot formaat maakt het bewerken van stukken mogelijk in een werkbereik tot 3050 x 1150 mm. Daardoor kunt u ook bijzonder grote delen bewerken en zijn meer werkstukgeometrieën mogelijk.
TruTops Boost
Construeer en programmeer uw laser-, pons- en gecombineerde pons-/lasermachines slim met TruTops Boost, uw all-in-one-3D-oplossing. Veel geautomatiseerde processen besparen u tijdrovende routinehandelingen en de gezamenlijke verpakkingspool bespaart tijd en materiaal. Bovendien behoudt u steeds het overzicht over alle productieorders en ordergerelateerde werkzaamheden.
Software
Van de aanvraag van de klant tot de levering van het geproduceerde onderdeel – het softwareportfolio van TRUMPF optimaliseert uw volledige productieproces. TRUMPF combineert hierbij de software intelligent met machines en services tot op maat gemaakte Industrie 4.0-oplossingen voor uw Smart Factory.
Met behulp van de roltechnologie brengt u rechte en gebogen randverstevigingen met elke willekeurige lengte aan in de plaat. Op deze manier ontstaan kwalitatief hoogwaardige werkstukken zonder zichtbare vervormingsplekken.
Ontbraam geometrieën van verschillend formaat direct op de machine. Uw voordeel: perfect ontbraamde werkstukken in combinatie met kortere productietijden.
Met het graveergereedschap markeert u platen flexibel op de lopende band. De hoogst mogelijke kwaliteit wordt gewaarborgd door de spaanloze bewerking.
TRUMPF biedt het wereldwijd grootste aanbod van ponsgereedschap op de markt. U vindt voor elke pons- en vervormtoepassing de passende oplossing.
Met de automatisering van uw TruMatic 6000 fiber profiteert u van een hoger machinegebruik en een verhoogde procesveiligheid in het geautomatiseerde gebruik bij meerdere ploegen. Het modulaire concept zorgt tevens voor flexibiliteit.
Laden + lossen + sorteren
De SheetMaster zorgt voor het snel en procesveilig laden en lossen, afstapelen en sorteren van uw bewerkte stukken.
Sorteren
De SortMaster Box dient voor de automatische sortering van kleine stukken die via pons- of laserkleppen worden afgevoerd.
Afvoeren
De GripMaster zorgt voor een comfortabele handling van resterende roosters. Deze verwijdert automatisch resterende roosters en reststroken en stapelt deze op een schaarheftafel.
Gereedschapshandling
De ToolMaster biedt extra plaats voor 40 tot 70 stuks gereedschap die automatisch in het lineairmagazijn van uw machine worden gepositioneerd. Hierdoor produceert u zelfs complexe opdrachten met talrijke gereedschapswissels geautomatiseerd en snel.
Gereedschapshandling
De ToolMaster biedt extra plaats voor 40 tot 70 stuks gereedschap die automatisch in het lineairmagazijn van uw machine worden gepositioneerd. Hierdoor produceert u zelfs complexe opdrachten met talrijke gereedschapswissels geautomatiseerd en snel.
Afhankelijk van het land kunnen het productaanbod en deze gegevens afwijken. Wijzigingen in techniek, uitvoering, prijs en aanbod van accessoires voorbehouden. Neem contact op met uw contactpersoon ter plaatse om te vragen of het product in uw land verkrijgbaar is.
Voetnoten-
De afmetingen zijn afmetingen bij benadering, de vermelde afmetingen in het opstellingsschema zijn geldig.
