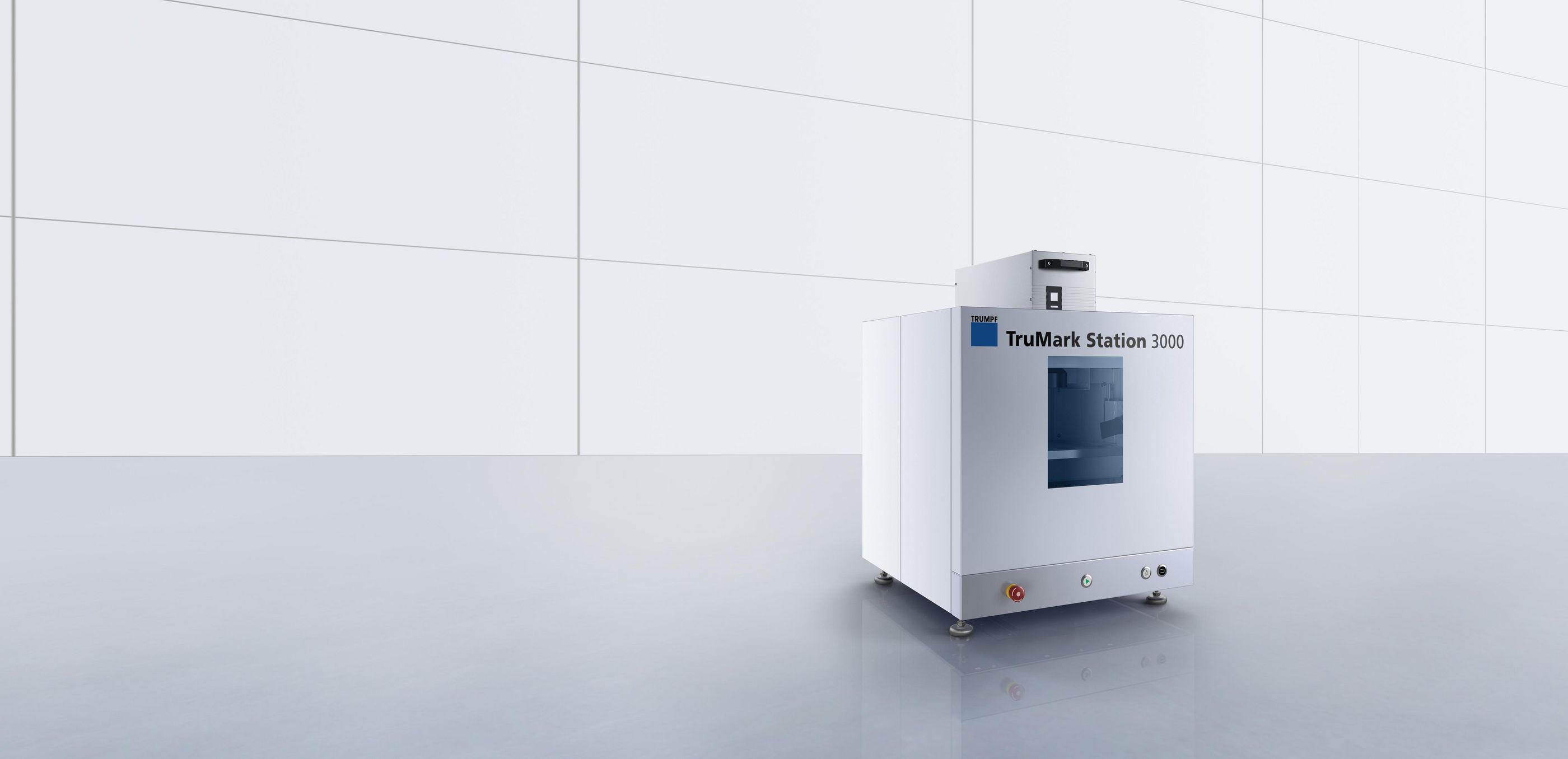

TruMark Station 3000, semplice e facile da utilizzare
TruMark Station 3000, semplice e facile da utilizzare
Sistemi di marcatura

TruMark Station 3000

Semplice e facile da utilizzare

    - / -
    • Panoramica
    • Applicazioni
    • Dati tecnici
    • Opzioni
    • Software
    • Laser
    • Più Meno
    Versatilità compatta

    La TruMark Station 3000 combina semplicità e comodità d'uso in un sistema di marcatura per la lavorazione di lotti di dimensioni medie. Un asse rotante opzionale offre flessibilità per la marcatura di diversi componenti. Con dimensioni d'ingombro di soli 600 millimetri, la TruMark Station 3000 è un cubo di marcatura compatto che, combinato con i laser One-Box TruMark 1110 o TruMark 5010, diventa una vera e propria soluzione da tavolo.

    Semplice e robusta

    Questa stazione di marcatura compatta è comoda e intuitiva nei comandi e ideale per lotti di dimensioni medio-piccole.

    Utilizzo flessibile

    La TruMark Station 3000 può essere combinata con tutti i laser di marcatura delle serie TruMark 1000, 3000 e 5000.

    Sicurezza con la S maiuscola

    Lo sportello di protezione laser è costantemente monitorato per garantire la sicurezza degli addetti.

    Comoda e intuitiva

    Il comando comodo e intuitivo ha la stessa importanza dell'ergonomia.

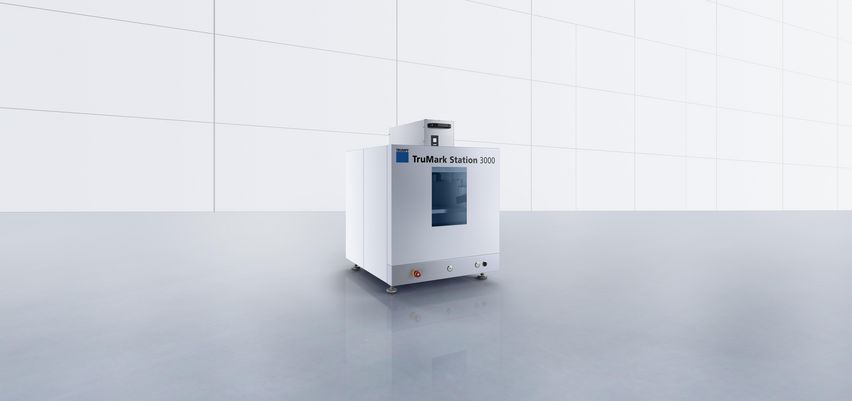

    TruMark Station 3000
    Postazione di lavoro robusta per compiti di marcatura industriale esigenti.

    La TruMark Station 3000 integra la gamma di postazioni di marcatura TRUMPF con una nuova soluzione per i più svariati compiti e materiali. La nuova postazione di lavoro è ideale per clienti con lotti di dimensioni piccole e medie, che desiderano integrare anche la marcatura nel loro processo di lavorazione e quindi stanno cercando una postazione di lavoro semplice, sicura e allo stesso tempo compatibile con l'ambiente industriale.

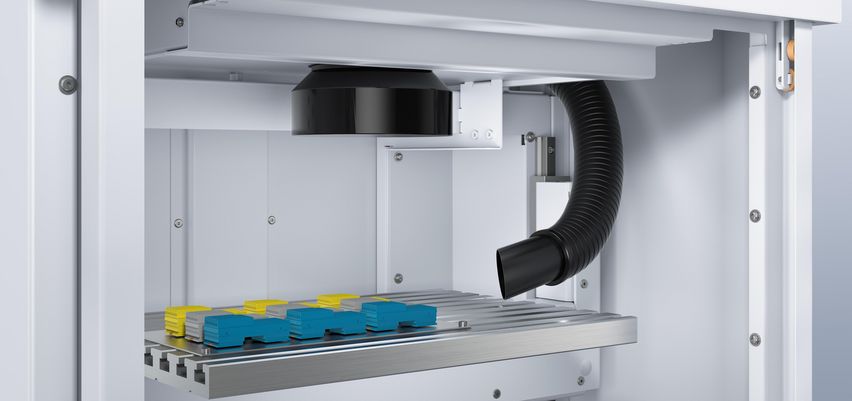

    Facilissima da utilizzare, TruMark Station 3000
    Facilissima da utilizzare

    Gli elementi di comando della TruMark Station 3000 sono disposti secondo il concetto di ergonomia, i comandi si impartiscono dal collaudato software di marcatura TruTops Mark. Uno sportello automatico permette di effettuare rapidamente e comodamente le operazioni di carico e scarico. L'asse Z motorizzato fornisce inoltre supporto nel posizionamento dei componenti e nell'impostazione della posizione esatta del fuoco. L'illuminazione inclusa di serie illumina il vano interno e le finestre protettive di diverse misure permettono di tenere sotto controllo il processo di marcatura.

    Rinvenimento con la TruMark Serie 5000

    Rinvenimento

    L'immissione locale di calore fa cambiare colore alla superficie del pezzo. Il colore di rinvenimento cambia in base al materiale e all'apporto di energia. La superficie rimane liscia, impedendo così allo sporco di depositarsi.

    Lama incisa con la TruMark Serie 3000

    Incisione

    Con l'incisione il raggio laser rimuove una parte del materiale di base producendo così un incavo, che può essere molto inclinato sui bordi oppure avere un andamento obliquo.

    Scolorimento di materia plastica con la TruMark Serie 3000

    Scolorimento

    Se materiale e lunghezza dell'onda laser sono perfettamente armonizzati tra loro, si ottengono variazioni o sbiancamenti mirati delle molecole cromofore del materiale. La superficie rimane liscia.

    Trattamento superficiale con il laser One-Box

    Superfici strutturate

    Il laser permette di strutturare in modo funzionale le superfici. Se la struttura della superficie viene ottenuta mediante getti di massa fusa, si possono ottenere effetti di adesione decisamente superiori senza alterare le proprietà del materiale. Se la struttura si ottiene mediante componenti innestati dopo la realizzazione di microincapsulature, risultano notevolmente migliorate le proprietà di scorrimento con la stessa quantità di lubrificante.

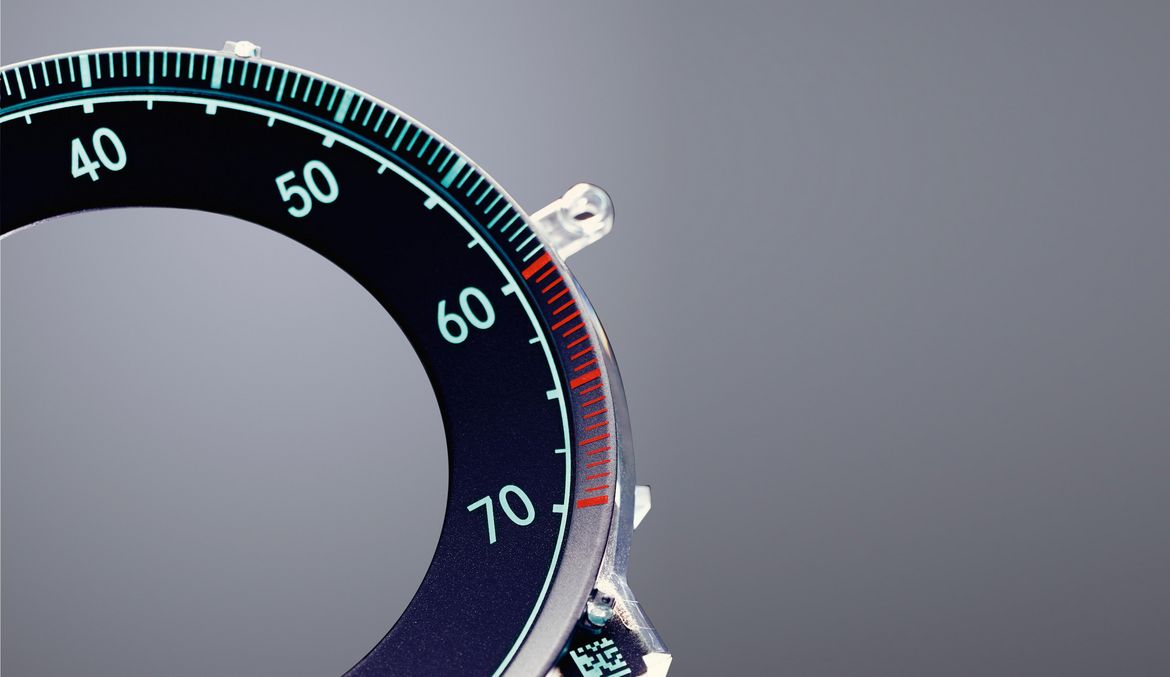

    Effetto giorno-notte mediante ablazione

    Ablazione

    Con l'ablazione vengono parzialmente rimossi sottili strati di rivestimento dei materiali multistrato che sono applicati al materiale di base e dal quale differiscono notevolmente nel colore. Questo processo permette di ottenere, ad esempio, il cosiddetto effetto giorno-notte, utilizzato anche in campo automobilistico.

    TruMark Station 3000
    Specifica pezzo
    Dimensioni max. del pezzo (L x A x P) 440 mm x 200 mm x 350 mm
    Max. peso del pezzo 12 kg
    Assi motorizzati disponibili
    Percorso traslazione asse Z 200 mm
    Velocità di traslazione Z 2,4 m/min
    Allacciamento e consumo
    Attacco elettrico (tensione) 100 V - 230 V
    Attacco elettrico (frequenza) 50 Hz - 60 Hz
    Dimensioni e peso stazione di lavoro
    Dimensioni stazione di lavoro, stazione desktop (L x A x P) 630 mm x 820 mm x 670 mm
    Dimensioni stazione di lavoro, stazione stand-alone (L x A x P) 630 mm x 1750 mm x 670 mm
    Classe di protezione laser
    Classe di protezione laser 1
    PDF <1MB
    Scheda tecnica

    I dati tecnici di tutte le varianti dei prodotti, disponibili per il download.

    Le altre opzioni della TruMark Station 3000 ottimizzano il processo di produzione e contribuiscono a migliorare la semplicità d'uso.

    Asse rotante della TruMark Station 3000
    Asse rotante

    Un asse rotante con motore passo-passo consente la marcatura laser di componenti a rotazione simmetrica di peso max. pari a 2,5 kg e l'utilizzo di mandrini di serraggio manuale di diametro pari a 65 mm. L'integrazione di questa opzione nella TruMark Station 3000 permette di realizzare marcature perimetrali di alta qualità.

    Laser pilota dei laser TruMark
    Laser pilota

    Con il laser pilota viene simulata la scrittura per mezzo di un diodo laser a luce rossa visibile. Si ottiene così un'anteprima del risultato della marcatura ed è possibile posizionare il componente nel campo di marcatura con maggiore facilità.

    Facilissima da utilizzare, TruMark Station 5000
    Aspirazione integrata

    L'aspirazione integrata permette di aspirare emissioni ridotte di fumo e particelle durante la lavorazione a laser di materiali. Il sistema può essere inserito a distanza.

    Servizio remoto TRUMPF
    Remote Services

    In caso di guasto, gli esperti del servizio di assistenza TRUMPF potranno accedere attivamente al vostro laser attraverso un collegamento sicuro da remoto. Spesso i guasti vengono riparati direttamente, oppure si ricorre a una modifica della configurazione del laser in modo da consentire di proseguire la produzione fino all'arrivo del ricambio.

    Aspirazione esterna Compact/Standard/Advanced

    L'aspirazione esterna consente di aspirare anche minime emissioni di fumo e particelle durante la lavorazione a laser di materiali. Come opzione è disponibile un tubo flessibile di prolunga (+ 3 m => lunghezza totale max. 5 m). Il sistema offre inoltre la possibilità di inserimento a distanza. Si possono selezionare più modelli a seconda dell'applicazione.

    Ottiche di focalizzazione aggiuntive

    Per tutte le lunghezze d'onda della serie TruMark sono disponibili svariate ottiche di focalizzazione con diverse distanze focali. Per ogni applicazione è dunque possibile scegliere la combinazione ottimale di lunghezza d'onda e dimensione del fuoco.

    Erweiterung Version Stand-alone

    Die TruMark Station 3000 kann auch zur Stand-alone-Variante mit einem Unterbau und Monitorarm erweitert werden. Das ermöglicht die komfortable Nutzung der TruMark Station 3000 als Steharbeitsplatz. Je nach ausgewählter Laserquelle wird die Stand-alone Variante angepasst. So lässt sich bei den One-Box-Lasern die benötigte Absaugung im Unterbau unterbringen. Bei Integration der TruMark Serie 3000 oder TruMark Serie 5000 hingegen wird an gleicher Stelle das Versorgungsgerät platziert.

    TruTops Mark

    Il software TruTops Mark semplifica al massimo la marcatura con i laser TruMark. Il programma TruTops Mark comprende il software di marcatura, l'editor CAD, la gestione di parametri laser e interfacce, la programmazione del processo con QuickFlow e un tool diagnostico. A tutte le funzioni si accede mediante un'interfaccia intuitiva. Con l'editor CAD è possibile tracciare e disporre in modo semplice gli oggetti grafici. La banca dati per i parametri laser permette di riutilizzare sempre i parametri ottimizzati. Con la programmazione di processi QuickFlow è possibile creare con "Pick-and-Drop" programmi per il controllo dell'intero ciclo di marcatura. Il tool diagnostico visualizza e analizza i valori analogici rilevati dai suoi sensori.

    La TruMark Station 3000 è abbinabile in modo ottimale ai laser di marcatura della serie TruMark, offrendo così la soluzione giusta per qualsiasi applicazione.

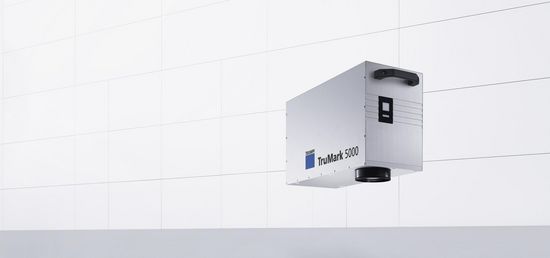

    Laser One-Box, compatto, economico e brillante
    Laser One-Box

    Compatto, economico e brillante

    TruMark Serie 3000, il tuttofare per materiali e applicazioni
    TruMark Serie 3000

    Tuttofare per materiali e applicazioni

    TruMark Serie 5000, flessibile, produttiva con testa laser compatta
    TruMark Serie 5000

    Flessibile, produttiva, con testa laser compatta

    Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio referente locale per sapere se il prodotto è disponibile nel proprio paese.
