TruMicro Mark

Náš Allround stroj s ultrakrátkými pulzy – pro značení za studena a mikroobrábění ve špičkové oblasti

10 – 20 W Střední výkon

1030 nm Vlnová délka

max. 22 MW Špičkový pulzní výkon

2D a 3D Geometrie dílu

Produktové varianty TruMicro Mark	Střední výkon	Max. velikost popisového pole	Vlnová délka	Min. průměr ohniska	Geometrie dílu	Spotřeba energie

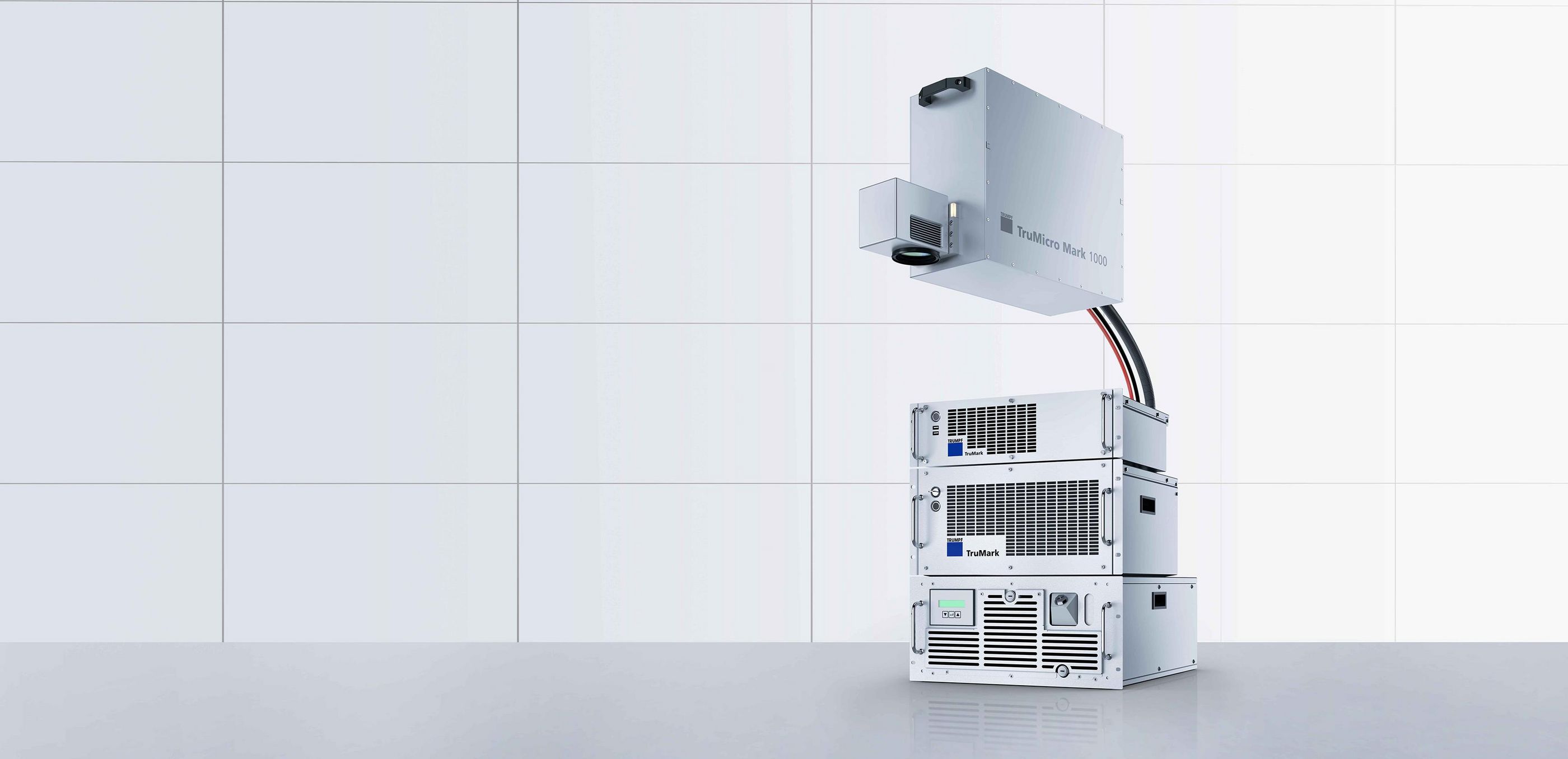

TruMicro Mark 1020	10 W	330 mm x 330 mm @ f=650mm	1030 nm	50 μm @ f=300mm	3D	600 W

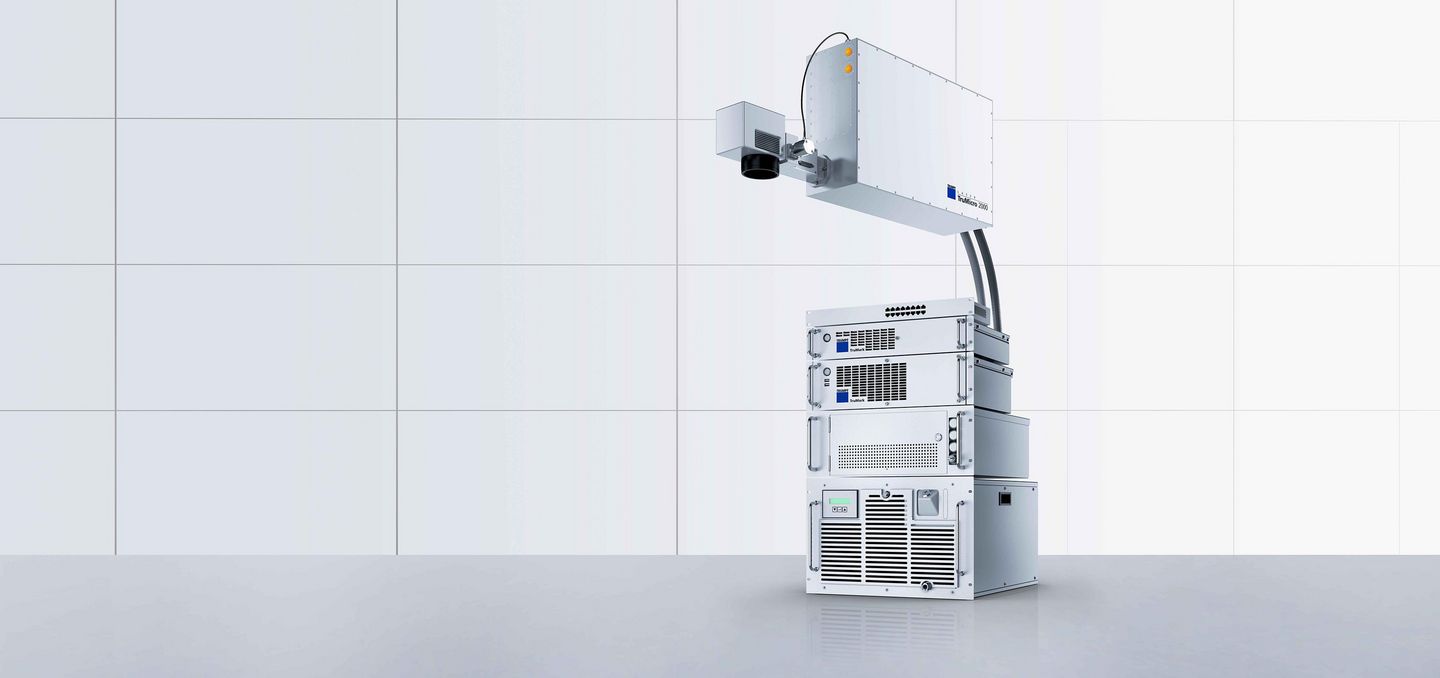

TruMicro Mark 2030	20 W	180 mm x 180 mm @ f=255	1030 nm	29 μm @ f=100TZ	2D	1,1 kW

Náš silový paket

– s vysokým špičkovým pulzním výkonem

Lasery naší TruMicro Mark Série mohou kombinací ultrakrátkých pulzů a extrémního špičkového pulzního výkonu obrábět materiály za studena, takže mohou vytvářet temně černá, kontrastní značení nejvyšší kvality a přesnosti – až po vytváření mikro a nanostruktur. Podle požadavků si můžete ze dvou variant modelů vybrat zařízení vhodné pro Vaše použití. TruMicro Mark 1020 Vám umožňuje zpracování komplexních trojrozměrných objektů,TruMicro Mark 2030 lze prostřednictvím variabilního trvání pulzu od 400 femtosekund až po 20 pikosekund přesně přizpůsobit nejrůznějším materiálům a úlohám.

Co utváří TruMicro Mark

– přehled jeho zvláštností

Bez trhlin, bez pěnění

TruMicro Mark pracuje s ultrakrátkými laserovými pulzy v oblasti piko- a femtosekund, takže materiál se netaví, nýbrž se náhle odpaří. Tak dosáhnete při značení bezvadných výsledků bez termicky zapříčiněných mikrotrhlin, popálení nebo otřepů i u citlivých materiálů jako sklo nebo keramika.

Black marking: Trvale silné kontrasty

Pomocí nízkého působení tepla můžete vytvářet nejjemnější struktury v mikro- a nanooblasti, které sluneční světlo fakticky kompletně absorbují. Díky tomu působí úplně černě, nevyblednou, zůstanou bez koroze – a jsou dokonce nezávisle na úhlu pohledu dobře čitelné i po mnoha sterilizačních cyklech. Korozní odolnost používaného paprsku při tom zůstane zachována.

Lze vytvářet četné povrchové efekty

Varianta modelu TruMicro Mark 2030 Vám v porovnání s trhem nabízí jedinečnou rozmanitost nastavitelných parametrů, se kterými můžete dosáhnout nejrůznějších efektů: od efektů zrcadlení a leštění až po zvláště hluboké gravury v nejvyšší kvalitě, jak jsou například potřeba v lékařské technice, přesném průmyslu nebo v hodinářském průmyslu.

Softwarové pakety připravené specificky pro obor

Pomocí připravených softwarových paketů můžete TruMicro Mark s několika úpravami používat pro výrobní procesy v různých oborech, například pro serializaci prostřednictvím s UDI konformního značení produktů z oblasti lékařské techniky nebo průmyslu letectví a kosmonautiky. Pro překontrolování všech kritických aspektů při instalaci a funkci si můžete na doplnění rezervovat naše IQ/OQ služby TRUMPF.

Perfektní pro plochy libovolného tvaru

Při tvarování Vašich produktů Vám s TruMicro Mark 1020 nejsou stanoveny žádné meze: Laser dokáže 2D- a 3D-kódy značit s jedinečnou přesností, například na šikmých plochách a komplexních geometriích.

Stabilní výroba, rezistentní značení

Díky svému zvláště vysokému špičkovému pulznímu výkonu a aktivní regulaci výkonu vytvářejí lasery TruMicro Mark Série i při měnících se podmínkách konstantně dobré a precizní značení, například při rozdílných teplotách okolí nebo odlišném složení materiálu. To z nich dělá garanty pro dlouhodobě nastavené špičkové výroby.

Další výhody

Všechno v jednom přístroji hotovém na klíč
Chcete systém, který splňuje všechny Vaše specifické požadavky, ale je okamžitě připravený k použití? TruMicro Mark obsahuje všechny důležité komponenty jako rozhraní, skener, software a kryty pro bezpečnost laseru – a díky tomu je možné jej integrovat do nadřazených konceptů řízení.
Bezpečně a spolehlivě s PLe
TruMicro Mark Série splňuje nejvyšší úroveň zabezpečení Performance Level e (PLe). Redundantní bezpečnostní systémy a rychlé rozeznání chyby zvyšují Vaši bezpečnost ve výrobě – bez dodatečných opatření u laseru.

TruMicro Mark při použití

– co můžete očekávat

Chcete na nejrůznějších materiálech provádět gravury bez otřepů a vytvářet blackmarkings, které bez problémů vydrží i četná čištění, například na dílech a nástrojích v oblasti lékařské techniky. TruMicro Mark díky ultrakrátkým a vysoce energetickým laserovým pulzům vnáší během zpracování minimální teplo do materiálu a umožňuje tak vysoce kvalitní značení bez otřepů. Stejně tak jako vysoce precizní mikroobrábění na citlivých materiálech, taktéž mikrostrukturování u značení povrchů nebo precizní řezání extrémně tenkých fólií.

Blackmarking

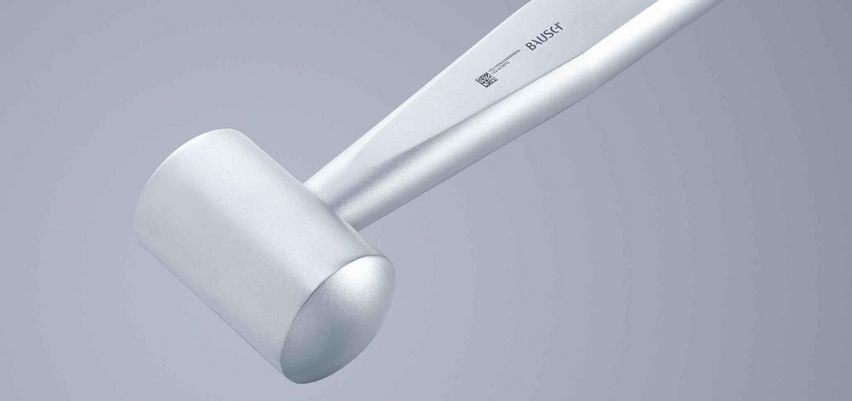

Chcete na povrchu vytvářet kontrastní značení, které je dobře čitelné ze všech úhlů pohledu – a také v korozivním prostředí trvale nerezaví, například UDI kódy, které v lékařské technice zastávají důležitou úlohu pro zpětné sledování.

TruMicro Mark Série díky ultrakrátkým a vysoce energetickým laserovým pulzům nevnáší téměř žádné teplo. To umožňuje bez poškození materiálu vytvářet úplně černé popisování nezávislé na úhlu pohledu. Zároveň zůstane zachována chrómová vrstva, která povrch chrání před rzí – dokonce i při četném čištění a dezinfikování.

Bezvadné gravury

Chcete být schopni na každém materiálu vytvářet gravury s bezvadně hladkými hranami a precizně zpracovanými strukturami a nanášet barvy.

Lasery TruMicro Mark Série jsou multitalenty, se kterými můžete gravury vytvářet na téměř každém materiálu. Díky jejich ultrakrátkým laserovým pulzům můžete povrchy precizně ubírat a strukturovat – a vytvářet barevná značení na určitých materiálech – například na spodní straně hodin.

Povrchové úpravy v mikro- a nanooblasti

Chcete vytvářet jehličkovité struktury v mikro- a nanooblasti, aby byly zachovány optické efekty nebo určité funkce.

Díky ultrakrátkým pulzům mohou lasery TruMicro Mark Série zpracovávat materiály za studena. Tak lze do materiálu vnášet nejjemnější struktury nebo vytvářet funkční struktury – třeba povrchy, které odpuzují vodu nebo přitahují vodu. Taková mikrostrukturování mohou rozhodujícím způsobem zlepšit stabilitu lepených spojů.

Vrtání a řezání v mikrooblasti

Chcete na rozdílných materiálech vytvářet velmi malé vyvrtané otvory s vysokou kvalitou povrchu nebo řezat tenké, jemné fólie.

Lasery TruMicro Mark Série jsou k dispozici ve variantách se zelenou vlnovou délkou, které jsou zvláště vhodné pro sklo a neželezné kovy jako měď a zlato – a s infračervenou vlnovou délkou pro železné kovy. Tak můžete vlnovou délku a výkon optimálně přizpůsobit nejrůznějším materiálům. To umožňuje také u citlivých obrobků čisté řezy a vyvrtané otvory v mikrooblasti.

Jeden systém. Všechno TRUMPF

– objevte dostupné komponenty a služby pro tento laser

Jeden laser sám o sobě ještě není žádné řešení. Teprve v souhře s precizní optikou, inteligentní senzorikou a vhodnými službami vznikne systém, který umožní Vaše aplikace a zajistí spolehlivé procesy. Se společností TRUMPF máte partnera, který dodává nejenom technologii, nýbrž spolehlivé výsledky procesů – řešení, která Vaši výrobu měřitelně posouvají kupředu a která se vyplatí díky trvale udržitelnému úspěchu.

Senzorika

Monitorování, regulace, dokumentace – v reálném čase

Přehled

Ať se jedná o svařování, značení nebo povrchovou úpravu – naše senzorika měří, reguluje a dokumentuje to, co určuje kvalitu Vašich laserových procesů: Rozpozná polohu každého dílu, udržuje pod kontrolou výkon laseru, ohnisko a teplotu a kontroluje svar nebo značení. Plně zdokumentované a zpětně sledovatelné. A protože používá stejný řídicí systém jako naše lasery, jsou připraveny k použití bez nutnosti jakékoli integrace. Zjistěte zde, který systém je vhodný pro Vaši aplikaci.

VisionLine

Při značení VisionLine zajišťuje přesné umístění a čitelnost značení: Rozpozná polohu dílu, vyrovnává odchylky a mimo jiné kontroluje kontrast a úplnost kódů a nápisu. Pro značení, které musí zároveň odpovídat přísným požadavkům kvality.

Služby pro maximální disponibilitu zařízení

aby fungovala Vaše výroba

Přehled

Jak dlouhý klidový stav si můžete dovolit? Výpadky výroby stojí čas, peníze – a v nejhorším případě také zákazníky. Aby Vaše lasery a laserová zařízení byly stále připravené k použití, podporujeme Vás promyšlenými službami. K tomu patří předvídavá kontrola stavu, rychlá pomoc v závažném případě a také individuální servisní pakety za stálé, plánovatelné náklady – přesně na míru podle Vašich potřeb.

Condition Monitoring, Servicetechniker repariert Maschine

Technický servis

Je jedno kde vyrábíte: Naši servisní technici jsou Vám rychle k dispozici v případě výpadků. Díky fundovanému know-how výrobce a pravidelným školením mají vynikající odbornou kompetenci – a zajistí, aby Vaše lasery a laserová zařízení byly rychle opět připraveny k provozu.

Vzdálená podpora

V případě závady se počítá každá minuta: Se vzdálenou podporou TRUMPF okamžitě získáte pomoc našich odborníků – přes bezpečný dálkový přístup, zcela bez příjezdu a čekacího času na servisního technika.

Technický servis TRUMPF Originální díly, Keyvisual

Originální náhradní díly

Naše originální díly TRUMPF jsou perfektně sladěny s Vašimi lasery a laserovými zařízeními, celosvětově dostupné – a v závažném případě rychle u Vás. Pro maximální výkon, minimální doby prostoje a dlouhodobou bezpečnost investic.

Služby k optimalizaci výkonu

aby byl výkon tím nejlepším výkonem

Přehled

Chcete získat více z Vaší výroby? Často výrobu zbrzdí nejasná data, komplexní požadavky nebo neočekávané chyby. Naše řešení Vám pomáhají překonat tyto překážky – se strukturovanou správou dat, individuální podporou aplikací a nabídkou školení nebo optimalizací procesů podporovanou UI. Tak zdokonalíte Vaše postupy, redukujete chyby a reagujete flexibilněji na nové výzvy.

Technický servis, školení TRUMPF, Keyvisual

Školení a trainings

Ať se jedná o obsluhu, programování nebo údržbu: S trainings & školeními společnosti TRUMPF Vaši pracovníci získají maximum od strojů a softwaru – a suverénně zvládnou i měnící se zakázky a nové požadavky zákazníků.

Poradenství v našich aplikačních centrech

V našich laserových aplikačních centrech na osmi stanovištích na celém světě optimalizujeme společně s Vámi procesy, řešíme výzvy specifické pro aplikace – a vytváříme tak základ pro neměnnou kvalitu, kratší fáze rozběhu a rychlejší uvedení na trh.

Otázky? Nápady? Konkrétní plány?
Pomůžeme Vám dále!

Ať se jedná o technické detaily, ceny nebo individuální požadavky: Čímkoli se zabýváte – poskytneme Vám odpověď, která bude přínosem pro Váš další postup.

Vyhovuje laser Vašemu záměru?
Nechte nás na to přijít!

V našich laserových aplikačních centrech (LAC) společně zjistíme optimální parametry pro Vaše použití – i přímo na Vašem dílu.

Nyní poptat

Soubory ke stažení

Flyer: TruMicro Mark 1020

Flyer: TruMicro Mark 2030

Brožura značicích laserů

Naše skupina TruMicro Mark přehledně uvedená

Produkt	TruMicro Mark Náš Allround stroj s ultrakrátkými pulzy – pro značení za studena a mikroobrábění ve špičkové oblasti	TruMark 3330 Náš UV specialista – precizně a šetrně pro citlivé materiály	TruMark 6030 Náš 3D specialista – pro špičková značení a povrchové úpravy	Vláknové lasery TruMark Naše Allround stroje – pro použití ke značení a povrchové úpravy se středním až vysokým výkonem
	Vyžádejte si nabídku	K produktu	K produktu	K produktu
Střední výkon	10 W - 20 W	3 W	28 W	20 W - 200 W
Max. velikost popisového pole	330 mm x 330 mm při ohniskové vzdálenosti 650 mm	220 mm x 220 mm při ohniskové vzdálenosti 330 mm	330 mm x 330 mm při ohniskové vzdálenosti 650 mm	300 mm x 300 mm při ohniskové vzdálenosti 420 mm
Vlnová délka	1030 nm	355 nm	1030 nm	1062 nm
Min. průměr ohniska	29 μm	16 μm	50 μm	40 μm
Opakovací kmitočet impulsů	1 kHz - 2500 kHz	1 kHz - 120 kHz	40 - 200 kHz	1 kHz - 4000 kHz
Max. rychlost značení	~ 2000 mm/s s optikou F160	~ 3000 mm/s s optikou F160	~ 4000 mm/s s optikou F300	~ 3000 mm/s s optikou F163RF
Spotřeba energie	1,1 kW	300 W	400 W	190 W
Okolní teplota	15 °C - 35 °C	15 °C - 40 °C	15 °C - 40 °C	15 °C - 40 °C
Střední výstupní výkon (rozsah)	12 W - 20 W	3 W	28 W	20 W - 200 W

^{V závislosti na zemi se může lišit tento produktový sortiment a tyto údaje. Změny techniky, výbavy, ceny a nabídky příslušenství jsou vyhrazeny. Pro zjištění dostupnosti produktu ve Vaší zemi prosím kontaktujte svoji kontaktní osobu v daném místě.}
