Senzorové ohýbací nástroje

Ohýbadla

Nehledě na to, co chcete ohýbat – s ohýbacími nástroji od TRUMPF dosáhnete svého cíle. Vyberte si z rozsáhlého sortimentu ohýbacích nástrojů nebo si nechte vyrobit speciální nástroje na přání. Se senzorovými nástroji TRUMPF pro přímou regulaci úhlu při procesu ohraňování se Vám podaří již první díl série dokonale. Ohýbací nástroje s lehkou konstrukcí Vám usnadní každodenní život.

Pro všechny případy

Ať již chcete ohýbat cokoli – TRUMPF pro Vás vyvine vhodné nástrojové řešení.

Rychle po ruce

Dopřejte si rychlou disponibilitu nástrojového řešení a jeho dodání.

Dobré poradenství

Využijte svůj ohraňovací lis co nejlépe – odborné a kompetentní poradenství Vám ukáže, jak na to.

Kontakt

Máte otázky k ohýbacím nástrojům nebo potřebujete speciální nástroj? Pak kontaktujte naše experty na technologie – rádi Vám bezplatně poradíme.

Ohýbací nástroje pro jakoukoliv potřebu

Standardní ohýbací nástroje

Standardní nástroje

Všechny ohýbací nástroje TRUMPF můžete objednat jako sadu nebo jako jednotlivé díly. Více než 150 různých typů horních a dolních nástrojů skladem umožňuje mnoho geometrií dílů. Datový maticový kód umožňuje jednoduché naskenování a tím automatické načtení nástrojů v řídicím systému.

Ohýbací nástroje s lehkou konstrukcí

Nástroje s odlehčenou konstrukcí

Lepší nastrojování: Ohýbací nástroje s lehkou konstrukcí od společnosti TRUMPF jsou až o 35 % lehčí. Všechny běžné horní nástroje jsou k dostání také v provedení lehká konstrukce.

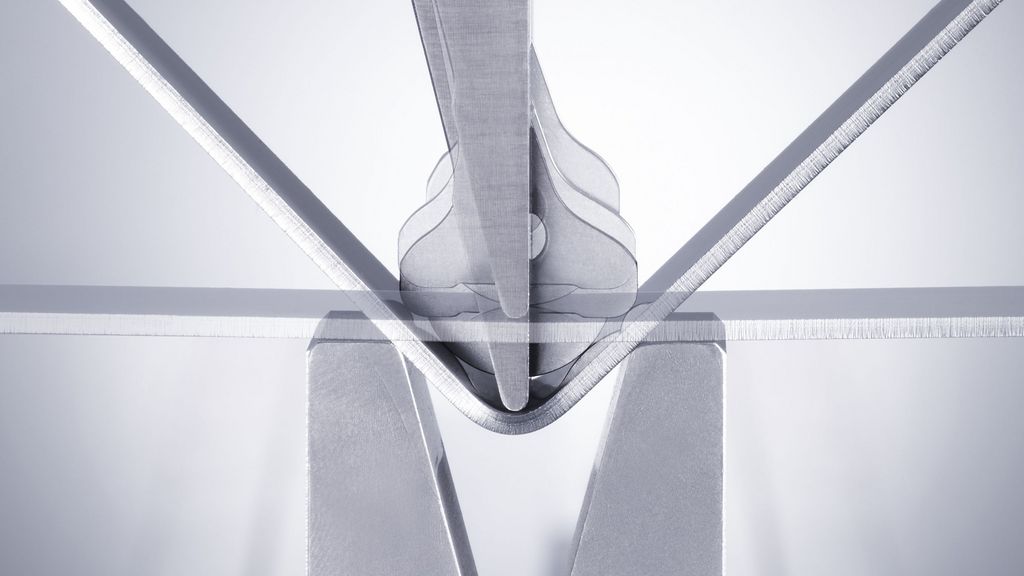

Senzorové ohýbací nástroje

Senzorové nástroje

Senzorové nástroje TRUMPF fungují podle osvědčeného principu měření ACB. Dotykové destičky, které jsou uzpůsobeny pro tvar nástroje, měří přímo v procesní zóně. V případě U ohybů s dlouhými rameny je navíc k dispozici adaptér – také pro senzorové nástroje ACB.

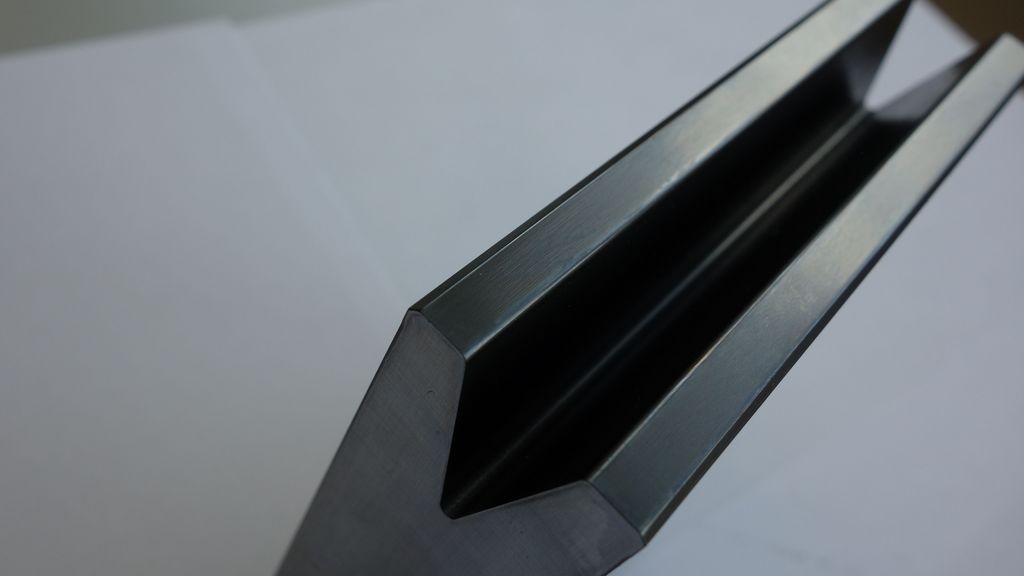

Ohýbací nástroj, povlakování LaserDur ZN

Povlakování LASERdur ZN a LASERdur AL

S našimi speciálně povlakovanými ohýbacími nástroji jsou pasé nežádoucí ulpění hliníku nebo zinku způsobené oděrem plechu a z toho vznikající otisky  a nepřesnosti. Profitujte s LASERdur AL a LASERdur ZN u vysoce kvalitních povlakování, které kombinují vysokou tvrdost povrchu Vašich nástrojů s vynikajícími kluznými vlastnostmi. Další výhoda: Povlakované nástroje jsou odolné proti korozi a není nutné je čistit.

RollBend

Ohýbání pomocí RollBend

Nástroj RollBend Vám umožňuje vyrábět krátké délky ramen bez otisků a otvory v blízkosti linie ohybu bez deformace. Přitom jej lze kombinovat se standardními matricemi. S novým nástrojem RollBend, který má plastové čelisti, nyní můžete ohýbat dokonce bez otisků.

TruBend série 8000 s ToolShuttle

Zásobník nástrojů

ToolMaster automaticky vystrojuje Vaše ohýbací lisy. Právě u malých sérií je to velká výhoda – s ToolMaster je práce ergonomičtější a rychlejší. Disponuje místem pro v průměru 85 m dlouhé nástroje, v závislosti na nástroji dokonce i více, a můžete ho zakládat, zatímco stroj ohýbá.
Pro velké díly jsou možné větší nástroje – proto Vám nabízíme speciálně pro naši TruBend sérii 8000 zásobník nástrojů ToolShuttle, u něhož operátor posunuje nástroje od výměníku do stroje. Zde je místo až pro 60m nástroje.

Méně nastrojení, více ohýbání

Programovací systém TecZone Bend vytváří programy pro Vaše ohýbané díly. Opce Tool Setup Optimizier kontroluje, pro které díly potřebujete tytéž nástroje a jak lze ohýbací stanice nejlépe kombinovat. Tak můžete ohýbat co nejvíce dílů pouze s jedním upnutím.

Služby

Kontakt

Máte otázky k ohýbacím nástrojům nebo potřebujete speciální nástroj? Pak kontaktujte naše experty na technologie – rádi Vám bezplatně poradíme.

Speciální nástroje

Využijte komplexního know-how TRUMPF a nechejte si vyrobit speciální nástroje, které budou přesně odpovídat Vašim potřebám. Společnost TRUMPF Vám poskytuje poradenství, vyvíjí, konstruuje a testuje Vaše osobní speciální nástroje.

Speciální nástroj, nástroj na panty, kompletní

Nástroj na panty kompletní

Tento nástroj je optimalizován pro panty s pevnými rozměry (tloušťka plechu, průměr pantu a délka připevnění pantu) a používá se bez zadního dorazu. Doraz je integrován v nástroji a umožňuje například rychlou výrobu dveřních pantů.

Speciální nástroj, nástroj s výklopným oknem

Výklopný okenní nástroj

Nástroj s výklopným oknem se používá k ohýbání uzavřených profilů nebo U-dílů. Použitím výklopného adaptéru je umožněno příp. usnadněno vyjmutí produktů. To šetří čas a peníze.

RollBend

RollBend

Při procesu ohraňování se plech nosnými plochami ohraňovacích čelistí rovnoměrně přitiskne. Při tom nedochází téměř k žádnému relativnímu pohybu mezi nástrojem a obrobkem.

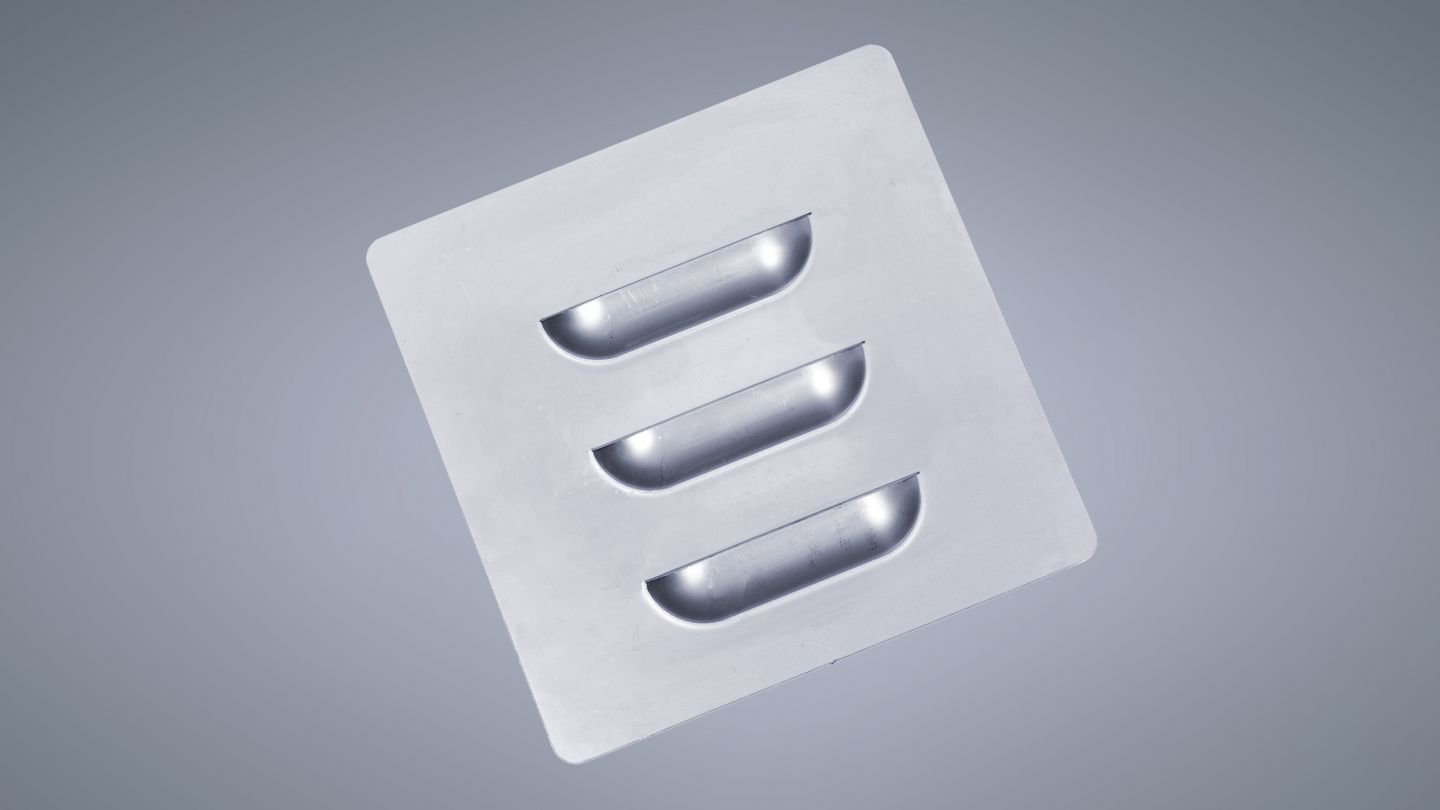

Speciální nástroj, žábrový nástroj pro uzavřený nástrojový obrys

Žábrovací nástroj pro uzavřenou nástrojovou konturu

Tvářením na zápustkovém ohraňovacím lisu lze provádět výrobu žáber. Žábry jsou většinou používány jako ventilační štěrbiny u skříní.

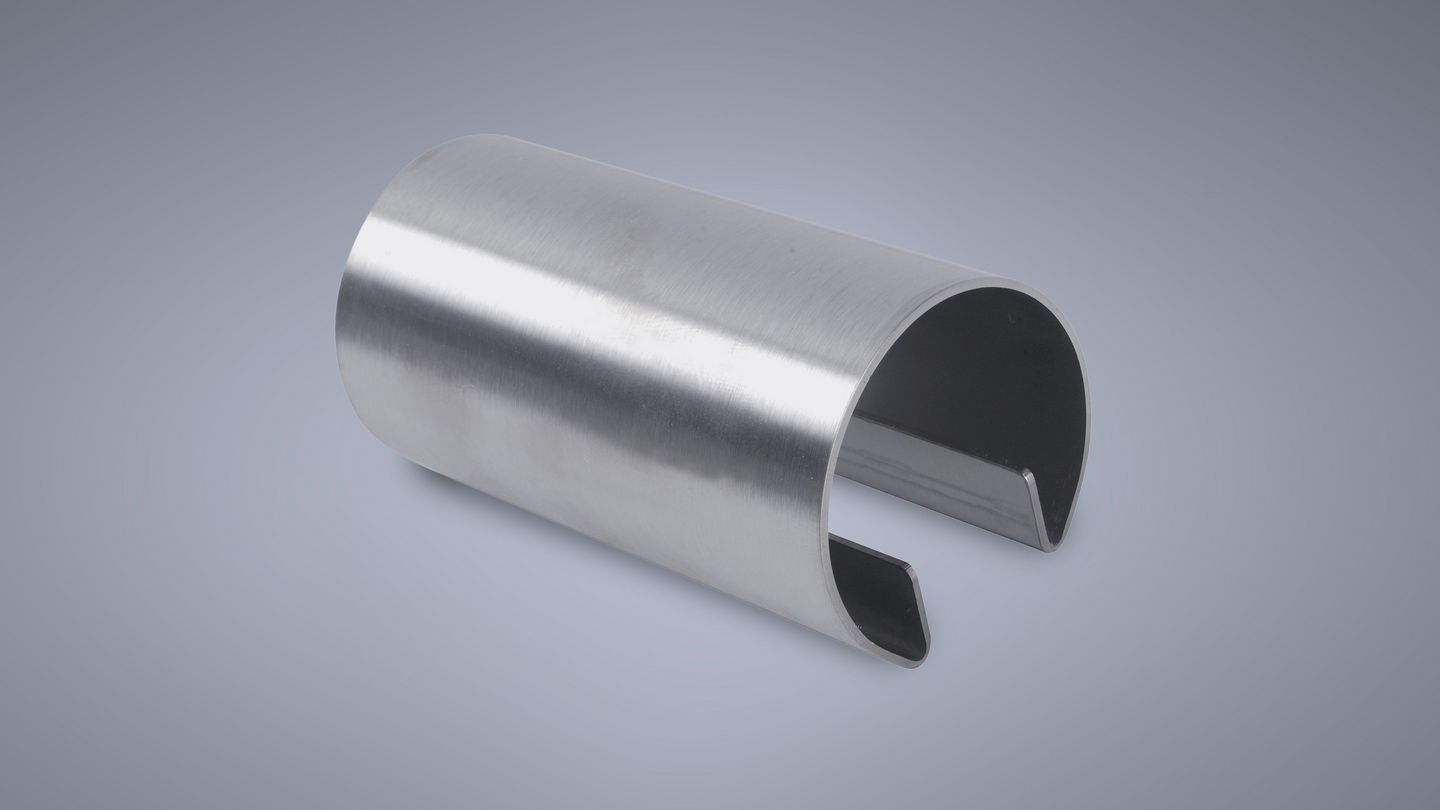

Speciální nástroj, tvarovací nástroj pro rádiusové ohýbání

Formovací nástroj pro rádiusové ohýbání (kruhový díl)

Pomocí tvarového styku mezi horním a dolním nástrojem se vytvoří kruhový díl. Poloměr ohybu je dán poloměrem nástroje (v závislosti na tloušťce plechu, druhu materiálu, atd.). Kruhové díly lze například používat jako zábradlí pro schodiště.

Speciální nástroj, nástroj pro široký U díl

Nástroj pro široký U díl

S tímto nástrojem lze vyrábět velmi vysoké profily U pouze v jednom kroku. Pro zabránění uvíznutí produktu v matrici se pomocí vytlačovacího elementu a plynových pružin vytlačí profil z dólního nástroje.

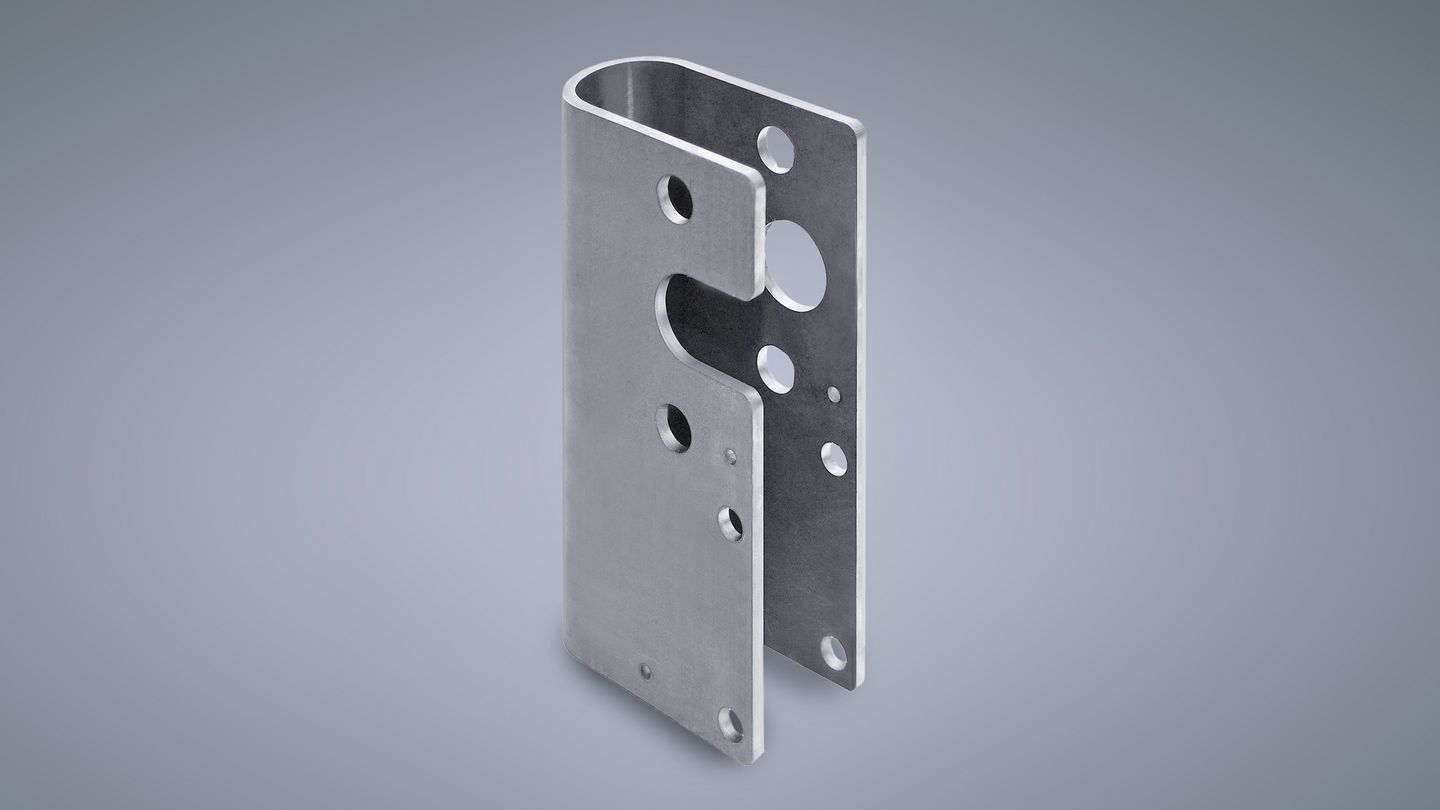

Speciální nástroj, nástroj s výklopnými čelistmi, velký

Nástroj s výklopnými čelistmi, velký

S tímto nástrojem lze vytvářet velmi vysoké U-díly. Výklopné čelisti vyrovnávají zpětné pružení materiálu pomocí přehybu. Předběžný ohyb a falcování s tímto nástrojem již není nutné.

Speciální nástroj, nástroj zalomený pro díl C

Nástroj vyhnutý pro C díl

C díly jsou zpravidla vyráběny s vyhnutými nástroji. Ty lze individuálně přizpůsobit ve výšce a vyložení.

Ochranná fólie

Ohýbací fólie TRUMPF

Ohýbací fólie se položí přes dolní nástroj a zabraňuje tak otlakům na výrobku, které by mohly vzniknout třením o kov.

Speciální nástroj, matrice s poloměry vtažení R3

Matrice s R3 poloměry vtažení

Tyto matrice mají podstatně větší pracovní poloměry. Používají se, aby se fólie při ohraňování plechů potažených fólií neroztrhla nebo aby na povrchu materiálu nebylo vidět stopy po oděru.
