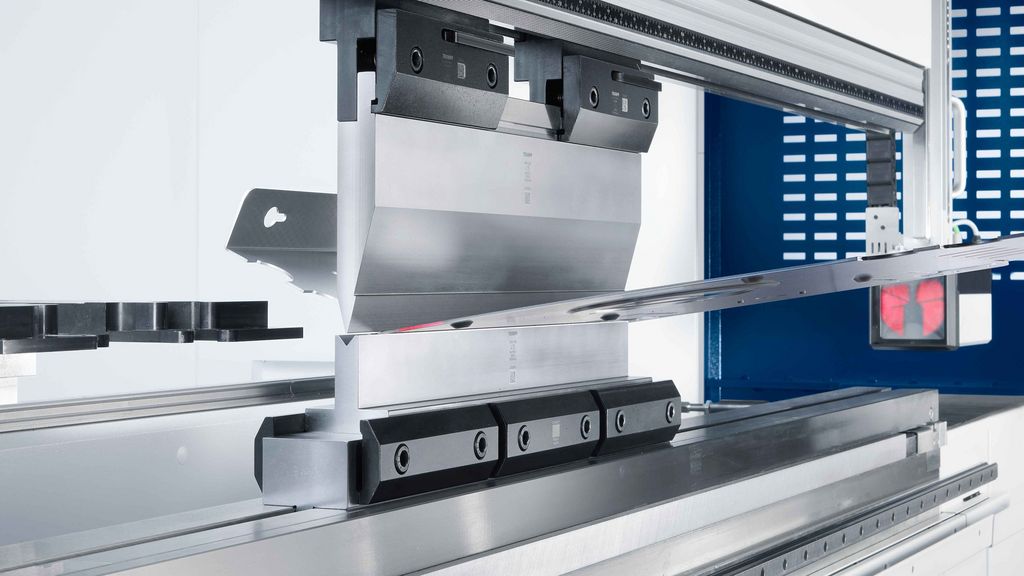

Каквото и да искате да огънете – с огъващите инструменти на TRUMPF постигате целта си. Изберете от обширен асортимент от огъващи инструменти или поръчайте специални инструменти по Ваше желание. Със сензорните инструменти от TRUMPF за директно управление на ъгъла в процеса на огъване се справяте перфектно още от първия детайл на дадена серия. Олекотените инструменти улесняват Вашето ежедневие.
Независимо какво искате да огънете, TRUMPF ще разработи подходящото инструментално решение за Вас.
Възползвайте се от бързата наличност на инструментално решение и неговата доставка.
Извлечете най-доброто от Вашата листоогъваща машина – подробната и компетентна консултация ще Ви разкрие как да направите това.
Имате въпроси относно огъващи инструменти или се нуждаете от специален инструмент? Свържете се с нашите експерти по технологиите, ще Ви консултираме с удоволствие и безплатно.
Можете да поръчате всички огъващи инструменти TRUMPF като комплект или поотделно. С над 150 вида горни или долни инструменти на склад са възможни множество геометрии на детайлите. Матричният код (Data Matrix Code) позволява лесно сканиране и следователно автоматично въвеждане на инструментите в управлението.
По-добро зареждане: олекотените инструменти от TRUMPF са с до 35% по-леки. Всички стандартни горни инструменти се предлагат и в изпълнение с олекотена конструкция.
Сензорните инструменти TRUMPF функционират на доказалия се принцип на измерване ACB. Сензорните дискове, които са монтирани във формата на инструмента, измерват директно в зоната на процеса. В случай на U-образни огъвания с дълги огъвани рамена освен това се предлагат преходници – дори и за сензорните инструменти ACB.
С нашите огъващи инструменти със специално покритие се избягват нежелани натрупвания на алуминий или цинк вследствие на изтъркване на металния лист и възникващите в следствие на това отпечатъци и неточности. Възползвайте се с LASERdur AL и LASERdur ZN от висококачествени покрития, които съчетават високата твърдост на повърхността на Вашите инструменти с отлични плъзгащи свойства. Допълнително предимство: Инструментите с покритие са устойчиви срещу корозия и не трябва да се почистват.
Инструментът RollBend Ви позволява да създавате къси дължини на бедрата почти без следи, както и формоизменяния и отвори в близост до линията на огъване, без това да предизвиква деформации. При това той може да се комбинира със стандартни матрици. С новия RollBend, оборудван с пластмасови челюсти, можете да огъвате сега дори без следи.
ToolMaster извършва автоматично зареждане на Вашите листоогъващи машини. Точно при малки партиди това е голямо предимство – с ToolMaster работата е по-ергономична и по-бърза. Той разполага с място за средно 85 m инструменти, в зависимост от инструмента може дори повече, и можете да го зареждате, докато машината огъва.
За големи детайли са възможни по-големи инструменти – затова специално за нашата TruBend серия 8000 Ви предлагаме ToolShuttle, магазин за инструменти, при който операторът премества инструментите от устройството за смяна в машината. Тук има място за до 60-метров инструмент.
Системата за програмиране TecZone Bend създава програми за Вашите огънати детайли. Опцията Tool Setup Optimizier проверява за кои части ще използвате едни и същи инструменти и как могат да се комбинират най-добре станциите за инструменти. Можете да огъвате възможно най-много детайли само с едно затягане.
Ако поискате, TRUMPF ще адаптира горния и долния инструмент според Вашите желания. Тази услуга обхваща промени на радиусите, специални форми или промени в ъгъла.
Силен партньор: експертите по технологиите в TRUMPF ще проверят Вашата заявка за осъществимост и заедно с Вас проектират сложни специални решения.
Без никакви притеснения: TRUMPF осигурява ремонт на Вашите огъващи инструменти. При това новите данни за инструмента са налични по цифров път.
Имате въпроси относно огъващи инструменти или се нуждаете от специален инструмент? Свържете се с нашите експерти по технологиите, ще Ви консултираме с удоволствие и безплатно.
Възползвайте се от целенасочените компетентни познания на TRUMPF и възложете изработката на специални инструменти, които съответстват точно на Вашите нужди. TRUMPF ще Ви консултира, ще разработи, конструира и изпита Вашите персонални специални инструменти.
Инструментът е съгласуван с постоянните размери (дебелина на металния лист, диаметър на шарнира и дължина на рамото на пантата) и се използва без заден ограничител. Ограничителят е интегриран в инструмента. Това позволява например бързо производство на панти за врати.
Инструментът с прозорец се използва за огъване на затворени профили или U-образни детайли. Чрез използването на накланящ се преходник става възможно или се улеснява вземането на продуктите. Това спестява време и пари.
По време на процеса на огъване металният лист се притиска равномерно и от опорните повърхности на рамената за огъване. При това почти не се осъществява относително движение между инструмента и детайла.
Чрез формоване на машина за огъване с изработване на фаска е възможно реализирането на производството на вентилационни отвори. Те най-често се използват като вентилационни процепи на корпуси.
Чрез геометрично затваряне между горния спрямо долния инструмент могат да се изработват кръгли детайли. Радиусът на огъване се задава от радиуса на инструмента (в зависимост от дебелината на металния лист, вида материал и т.н.). Кръгли детайли могат например да се използват като парапет за стълби.
С този инструмент могат да се произвеждат много високи U-образни профили само в една стъпка. За да предотвратите заклещване на продукта в матрицата, с помощта на изхвъргача и газовите амортисьори се извършва избутване на профила от долния инструмент.
С този инструмент могат да се произвеждат много високи U-образни детайли. Накланящите се рамена компенсират цялото еластично възстановяване на материала чрез огъване с компенсация на еластичната деформация. Предварителното огъване и фалцуването вече не е необходимо с този инструмент.
C-образните детайли по принцип се произвеждат със симетрични инструменти. Те могат да се адаптират индивидуално в зависимост от височината и изнасяне на част от конструкцията напред.
Огъващото фолио се поставя над долния инструмент и следователно предотвратява следите върху детайла, които могат да възникнат вследствие на триенето с метал.
Тези матрици имат значително по-големи работни радиуси. Те се използват, за да може при огъването на метални листове, покрити с фолио, то да не се скъса или върху повърхността на материала да не се образуват следи от изтъркване.
