    TruMatic 7000 spojuje obzvlášť úsporně přednosti vysekávání a obrábění laserem. Highend kombinovaný stroj splňuje náročné požadavky na kvalitu dílů, produktivitu a flexibilitu. Díky aktivní matrici vyrábíte bez škrábanců a získáte navíc vysokou flexibilitu při tváření.

    Kvalita v nové dimenzi

    Aktivní matrice Vám zajistí obrábění bez poškrábání a nové možnosti tváření díky aktivnímu tvářecímu zdvihu zespodu.

    Zjistit více
    Nejlepší kvalita hran

    CO2 laser zaručuje díky vynikající kvalitě paprsku vysoce přesné výsledky řezání.

    Dodatečné laserové osy

    Přídavné osy Vám přinášejí výrazné zvýšení produktivity.

    Automatická výměna řezacích trysek

    Při změně zakázky vymění automatický výměník trysek starou trysku za novou – při automatickém provozu to šetří čas.

    Zjistit více
    Bezpečné odebírání dílů

    Díly jsou bezpečně vyloučeny do děrovací nebo laserové klapky opatřené senzory.

    Automatizovaná výroba

    Díly bezpečně a automaticky nakládáte, odebíráte a třídíte pomocí SheetMaster

    Zjistit více
    Srážení laserových hran
    Rychlejší řezání a vyšší výtěžnost materiálu díky přídavným osám
    SheetMaster na stroji TruMatic 7000
    TruMatic 7000, produktivní highend stroj
    Kompletní opracování dílů bez nutnosti dodatečných úprav

    Elektrohydraulická děrovací hlava opracovává díly kompletně, následné pracovní kroky, např. odhrotování, nejsou většinou nutné.

    TruMatic 7000, klapka dílů
    Bezpečné odebírání dílů

    Šetrné a rychlé odebírání dílů je zajištěno klapkami opatřenými senzory.

    TruMatic 6000, voštinový díl

    Flexibilní tváření

    Díky aktivnímu tvářecímu zdvihu zdola tváříte dosud nedosažitelné velikosti a výšky, 360° rotace děrovací hlavy Vám nabízí naprostou flexibilitu zpracování.

    S laserem řežete vysoce kvalitní vnější obrysy a filigránské vnitřní obrysy.

    U tohoto dílu byly použity následující nástroje: nástroj na miskové prolisy, protahovací nástroj, závitovací nástroj, razicí nástroj – symbol (spodní strana plechu), nástroj na můstky, MultiBend velikost 5 a nástroj na ohnutí.

    TruMatic 6000, flexibilita dílů

    Velká flexibilita kontur

    Zpracovávejte plechy s tloušťkou až 8 mm s velkou flexibilitou obrysů včetně tváření závitů, zkosení a polohování pro svařování.

    U tohoto dílu byly použity následující nástroje: razicí nástroj, nástroj na zapuštění, závitovací nástroj, středící výstupkový nástroj, speciální děrovací nástroj.

    TruMatic 7000, kryt

    Ohromující možnosti

    Díky volitelnému vybavení jako je válečková technologie a tváření závitu vyrobíte i komplexní komponenty.

    U tohoto dílu byly použity následující nástroje: protahovací nástroj zespodu, vícenásobný nástroj, MultiBend, válečkový odsazovací nástroj, válečkový vroubkovací nástroj.

    Vzorový díl, plech 1-12 mm

    Nejjemnější obrysy, filigránské díly

    TruMatic 7000 obrábí plechy díky dodatečným osám s nejvyšší produktivitou. Tak mohou být nejvýše dynamicky řezány i nejjemnější obrysy nebo filigránské díly.

    TruMatic 7000 střední formát
    TruMatic 7000 velký formát
    Rozměry
    Šířka 7983 mm 1 8070 mm 1
    Hloubka 9135 mm 1 9450 mm 1
    Výška 2328 mm 1 2328 mm 1
    Max. sled zdvihů
    Vysekávání (E = 1 mm) 1200 1/min 1200 1/min
    Značení 2800 1/min 2800 1/min
    Pracovní rozsah
    Režim vysekávání, osa X 2500 mm 3050 mm
    Režim vysekávání, osa Y 1250 mm 1550 mm
    Laserový provoz, osa X 2500 mm 3050 mm
    Laserový provoz, osa Y 1250 mm 1550 mm
    Kombinovaný provoz, osa X 2500 mm 2500 mm
    Kombinovaný provoz, osa Y 1250 mm 1550 mm
    Max. tloušťka plechu 8,0 mm 8,0 mm
    Max. hmotnost obrobku 200 kg 280 kg
    Max. vysekávací síla 220 kN 220 kN
    Nástroje
    Doba výměny nástroje MultiTool 0,3 s 0,3 s
    Počet nástrojů / upínacích čelistí 22 ks / 3 ks 21 ks / 4 ks
    Specifická data laseru - TruFlow 2700
    Max. výkon laseru 2700 W 2700 W
    Max. tloušťka plechu, konstrukční ocel 8 mm 8 mm
    Max. tloušťka plechu, hliník 4 mm 4 mm
    Max. tloušťka plechu, ušlechtilá ocel 6 mm 6 mm
    Specifická data laseru - TruFlow 3200
    Max. výkon laseru 3200 W 3200 W
    Max. tloušťka plechu, konstrukční ocel 8 mm 8 mm
    Max. tloušťka plechu, ušlechtilá ocel 8 mm 8 mm
    Max. tloušťka plechu, hliník 5 mm 5 mm
    Specifická data laseru - TruFlow 4000
    Max. výkon laseru 4000 W 4000 W
    Max. tloušťka plechu, konstrukční ocel 8 mm 8 mm
    Max. tloušťka plechu, ušlechtilá ocel 8 mm 8 mm
    Max. tloušťka plechu, hliník 6 mm 6 mm
    Odebírání dílů
    Max. velikost dílu, klapka na díly, vysekávání 500 mm x 300 mm 500 mm x 300 mm
    Max. velikost dílu, klapka na díly, laser 500 mm x 500 mm 500 mm x 500 mm
    Hodnoty spotřeby
    Průměrný příkon ve výrobě - TruFlow 2700 21,5 kW 21,5 kW
    Průměrný příkon ve výrobě - TruFlow 3200 23 kW 23 kW
    Průměrný příkon ve výrobě - TruFlow 4000 28,5 kW 28,5 kW
    Aktivní automatické vypnutí - TruFlow 2700 1,5 kW 1,5 kW
    Aktivní automatické vypnutí - TruFlow 3200 1,5 kW 1,5 kW
    Aktivní automatické vypnutí - TruFlow 4000 1,5 kW 1,5 kW
    PDF <1MB
    Technický datový list

    Technické údaje všech produktových variant jako soubory ke stažení.

    TruMatic 7000 plní náročné požadavky na kvalitu dílů, produktivitu a flexibilitu, četné možnosti automatizace Vám otevírají všechny možnosti, které může moderní kombinované obrábění nabídnout.

    Kvalita

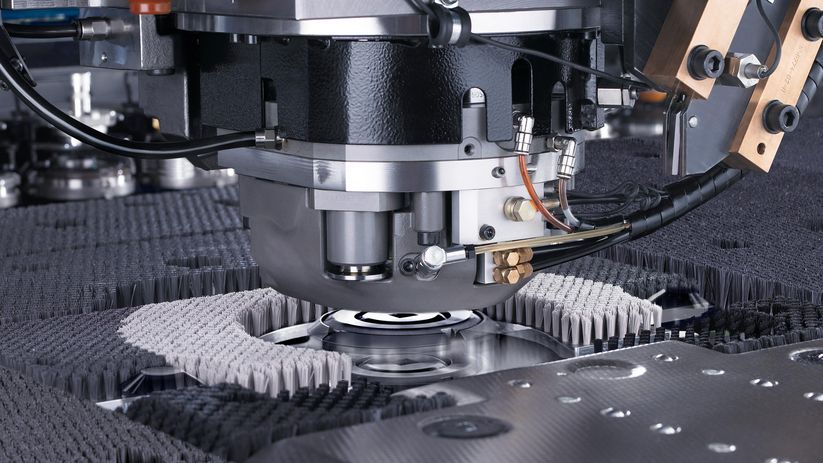

    Aktivní matrice
    Aktivní matrice

    Aktivní matrice umožňuje děrování bez poškrábání. Při polohování je matrice spouštěna tak, aby se tabule plechu nedostala do kontaktu s matricí, a to jak u vysekávacích, tak u vyšších tvářecích matric. Při tváření směrem dolů tak již neexistuje riziko zaháknutí. Navíc můžete díky aktivní matrici vést zdvih zezdola, což Vám rozšíří možnosti tváření.

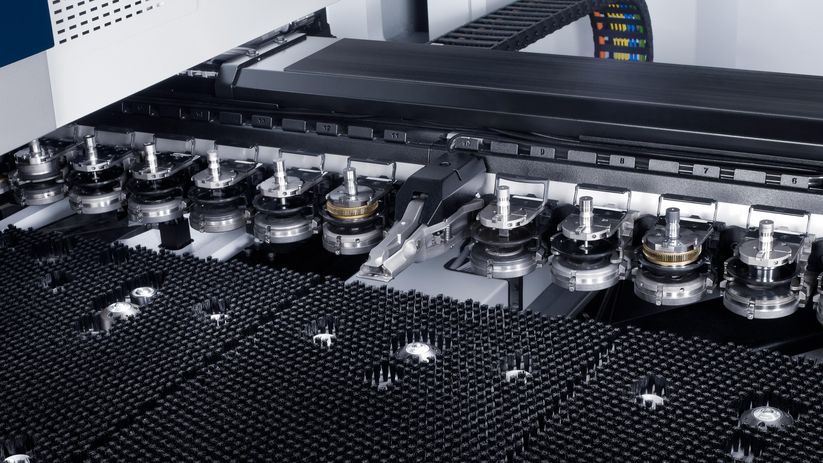

    TruMatic 7000, kartáčový stůl
    Kuličkové nebo kartáčové stoly

    U choulostivých materiálů, které nesmějí vykazovat žádné škrábance na spodní straně, využijete kartáčové stoly v kombinaci s aktivní matricí. Díly, které budou později lakovány, mohou být zpracovávány na praktickém kuličkovém stole.

    Produktivita

    výměník trysek

    Potřebuje-li stroj pro zpracování nové zakázky jinou řezací trysku, odebere automatický výměník trysek starou trysku a nahradí ji novou ze zásobníku trysek. Obzvláště užitečné je to při směnném provozu: Váš stroj pracuje samostatně.

    Procesní spolehlivost

    Smart Functions: Smart Load

    Smart Load Vám pomáhá při vyrovnání plechů ve stroji. Senzory v upínkách rozeznají nesprávné založení plechu. V takovém případě popojede stůl stroje společně s tabulí plechu.

    Smart Functions: Smart Unload

    Nepropadne-li hotový díl oproti očekávání klapkou, senzor to rozezná a stroj situaci napraví. Váš díl je uvolněn a bezpečně vypadne.

    Smart Functions: Smart Punch Monitoring

    Před výměnou nástroje prověří Smart Punch Monitoring, zda byla do plechu skutečně vyděrována díra. Tím stroj včas rozezná možné zlomení nástroje a předá tuto informaci operátorovi. Obzvláště během nočních a víkendových směn tak zabráníte výrobě zmetků.

    Úspora nákladů

    Integrované vyrovnávání

    Při děrování plechů jsou během procesu do výrobku přenášeny různé tlaky a tahy, které mohou vést k deformacím. Funkce integrované vyrovnávání a odpovídající nástroj umožňují vyrovnávat nerovnosti již během děrování.

    Flexibilita

    Mobile Control App

    MobileControl App umožňuje ovládat stroje jednoduše a flexibilně, protože aplikace přenáší rozhraní ovládacího pultu na dotykový displej tabletu. Máte tak vedle statického ovládacího pultu ještě další možnost monitoringu a ovládání stroje.

    zpracování nadměrných formátů

    Stroj je k dostání v provedení pro zpracování velkého a středního formátu. U velkoformátové varianty je možné zpracování tabulí v pracovním rozsahu až 3 050 × 1 550 mm. To zvyšuje počet možných geometrií dílů a umožňuje vám ještě větší flexibilitu.

    TruTops Boost

    Zkonstruujte a naprogramujte Vaše laserové, děrovací a kombinované stroje inteligentně díky TruTops Boost, Vašemu All-in-One 3D řešení. Rozsáhlá automatizace Vám ušetří časově náročnou rutinu a společná databáze dílů ušetří čas a materiál. Kromě toho si zachováte stálý přehled o všech výrobních zakázkách a zajistíte proces řízený zakázkami.

    Software

    Rozsáhlé portfolio softwaru TruTops vás podporuje po celý výrobní proces. Řiďte jednoduše a cíleně svůj provozní proces správy zákaznických zakázek a nákupních procesů až po dodání zhotovených dílů. Díky přímé vazbě s řízením stroje máte stále přehled o stavu svých zakázek.

    Mehrfachwerkzeug zum integrierten Richten
    Vícenásobný nástroj pro integrované vyrovnávání

    Díky vícenásobnému nástroji k integrovanému vyrovnávání můžete v jednom kroku děrovat i vyrovnávat. Nejen, že budou vaše díly bez otřepů, ale ušetříte i mnoho času.

    Folientrennwerkzeug mit Musterblech
    Nástroj pro oddělování fólií

    Oddělujte ochranné fólie od plechů přímo na stroji.

    Přehled děrovacích nástrojů

    TRUMPF má celosvětově největší nabídku děrovacích strojů na trhu. Najdete vhodné řešení pro jakékoli děrování či tváření.

    Díky automatizaci Vašeho stroje TruMatic 7000 získáte vyšší využitelnost stroje a procesní spolehlivost v automatizovaném vícesměnném provozu. Přesná řešení automatizace přinášejí do Vašeho procesu srozumitelnost, pracujete hospodárněji.

    SheetMaster

    Nakládání + vykládání + třídění

    SheetMaster zajišťuje rychlé a bezpečné nakládání a vykládání, stohování a třídění Vašich hotových dílů.

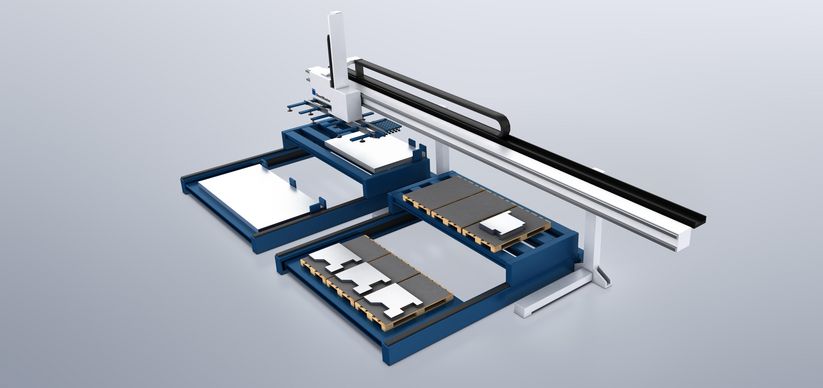

    SheetMaster, vozíkové systémy s řemenovým pohonem

    Nakládání + vykládání

    Vozíkové systémy s řemenovým pohonem k nakládání a vykládání jsou individuálním řešením pro rozšíření Vašeho SheetMaster. Surový plech je automaticky přichystán pro nakládání do stroje a zajišťuje propojení k různým skladovacím systémům.

    SortMaster Box

    Třídění

    SortMaster Box slouží k automatickému třídění malých dílů, které jsou odváděny děrovací a laserovou klapkou.

    GripMaster

    Likvidace

    GripMaster zajišťuje komfortní manipulaci se zbytkovou mříží. Automaticky odebírá mříž a zbytkový pás a stohuje je na zdvižném nůžkovém stole.

    ToolMaster, flexibilní systém nástrojů

    Manipulace s nástroji

    ToolMaster nabízí navíc místo pro 40 až 70 nástrojů, které jsou automaticky ukládány do lineárního zásobníku Vašeho stroje. Díky tomu můžete automaticky a rychle vyrábět dokonce i komplexní zakázky s četnou výměnou nástrojů.
