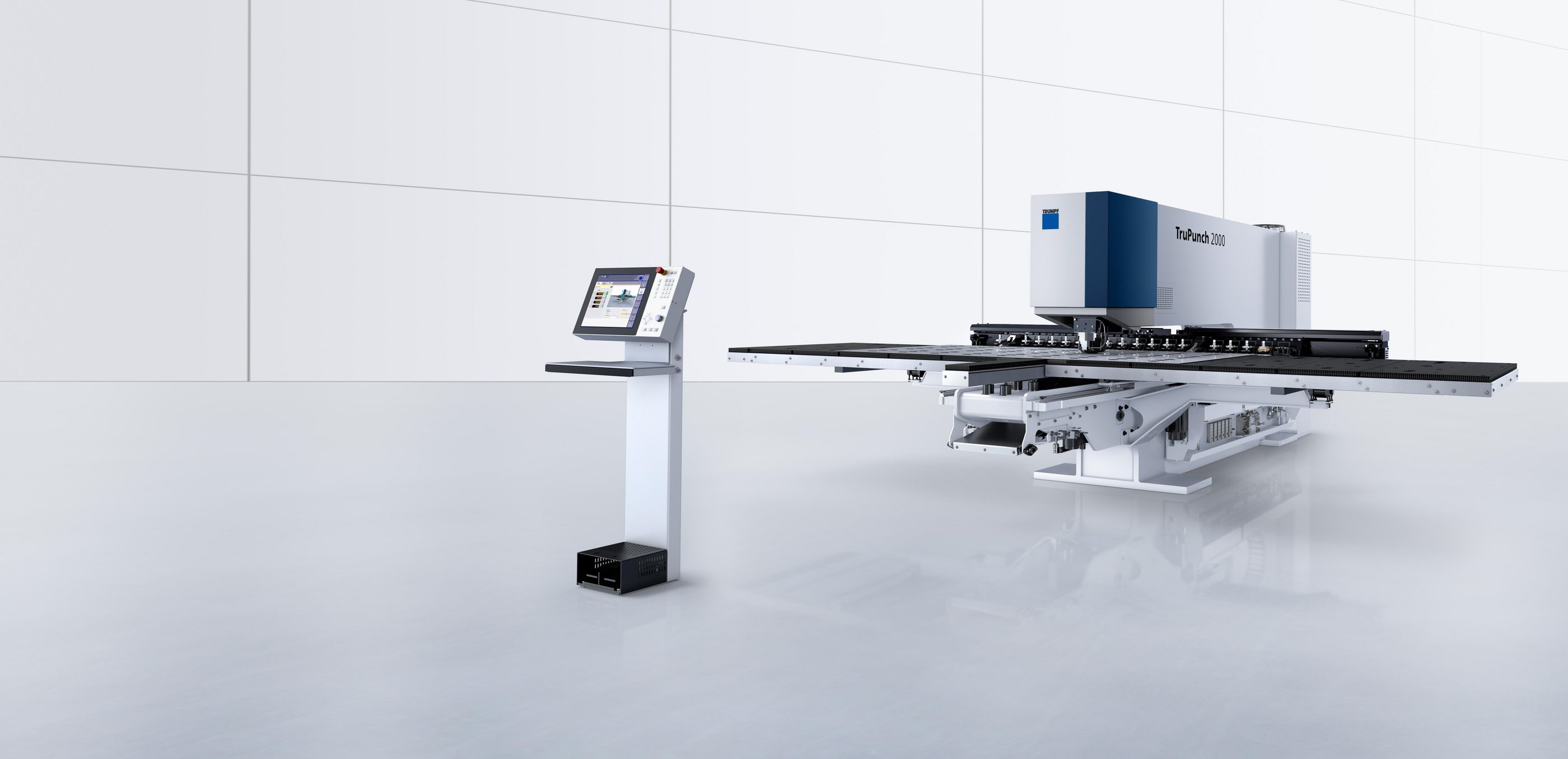

TruPunch 2000, výkonný základní stroj
TruPunch 2000, výkonný základní stroj
děrovací stroje

TruPunch 2000

Výkonný základní stroj

    - / -
    • Přehled
    • Aplikace
    • Technické údaje
    • Výbava
    • Software
    • Nástroje
    • Automatizace
    • Více Méně
    Výkonný základní stroj

    Kompaktní TruPunch 2000 Vám razí cestu do světa automatického děrování. Vysoce výkonně a flexibilně vyrobíte široké spektrum dílů v nejvyšší kvalitě. A to, díky vysoké efektivitě zdrojů a výkonnosti, i při malém vytížení obzvláště úsporně.

    Snadná obsluha

    Jednoduché a intuitivní ovládání umožňuje okamžitou výrobu jednoduchých i komplexních dílů.

    Hospodárná hydraulika

    Díky flexibilnímu pohonu On-Demand Drive pracuje hydraulika děrovací hlavy vždy na optimální úrovni.

    Zjistit více
    Všestranné nástroje

    TRUMPF nabízí děrovací nástroje v nejvyšší kvalitě, například nástroj na tváření závitů nebo válečkový nástroj na odsazení.

    Zjistit více
    Výkonný díky automatizaci.

    SheetMaster Compact nakládá a vykládá Váš stroj během vícesměnného provozu.

    Zjistit více
    Úsporný a bezpečný

    Díky zpracování bez zbytkových mříží šetříte materiál a vyrábíte bezpečně.

    Zjistit více
    TruPunch 2000

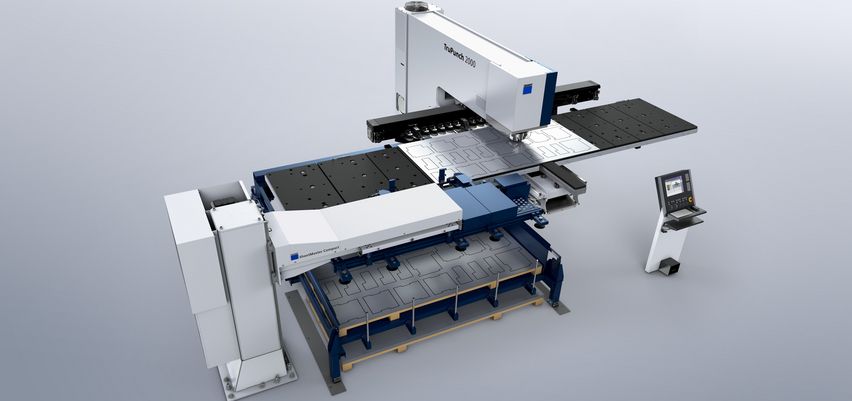

    TruPunch 2000 s SheetMaster Compact
    SheetMaster Compact

    SheetMaster Compact přebírá bezpečné nakládání plechů a přístřihů a vykládání mikromůstkových tabulí a zbytkových mříží.

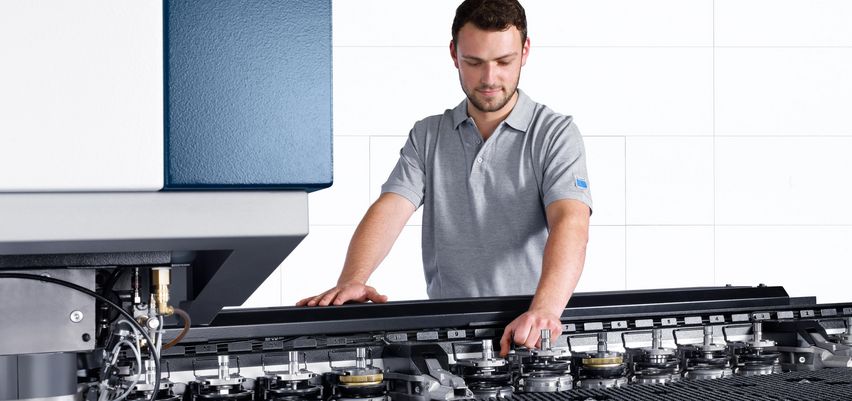

    TruPunch 2000, lineární zásobník
    Lineární zásobník

    Lineární zásobník integrovaný do souřadnicového vedení zaručuje rychlou a snadnou výměnu nástrojů.

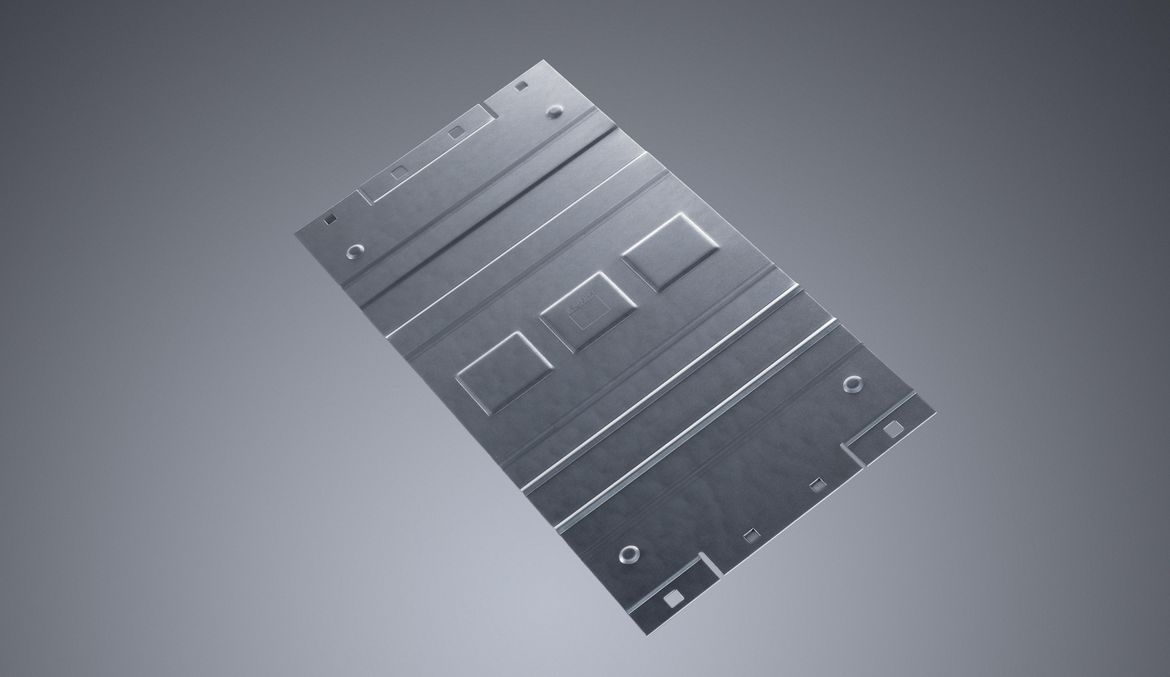

    TruPunch 1000, elektronický díl

    Elektronika

    Flexibilní výroba pomocí nástrojů pro každé použití, např. jazýčky, výstupky, osazování válečkováním. U tohoto dílu byly použity následující nástroje: odsazovací nástroj, jazýčkový nástroj, obdélníkový a kulatý nástroj na miskové prolisy, válečkový odsazovací nástroj a válečkovací uštipovací nástroj.

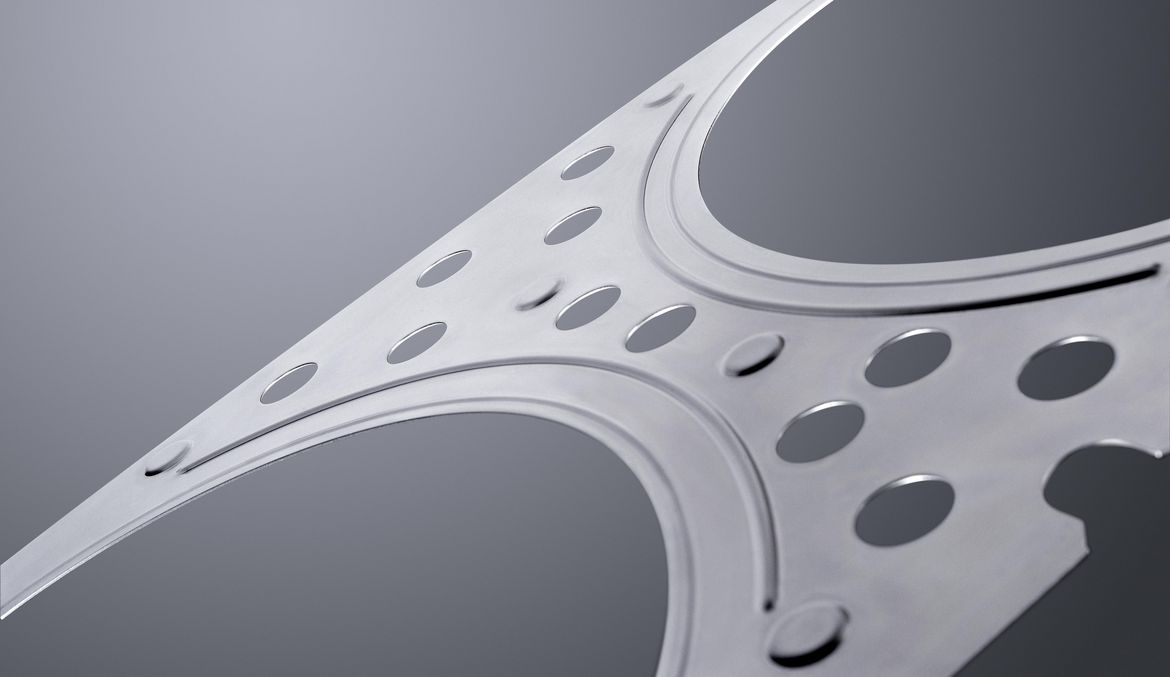

    TruPunch 1000, výrobek

    výrobek

    Spolu s celosvětově největší nabídkou nástrojů nabízí tento stroj nejvyšší flexibilitu zpracování. U tohoto dílu byly použity následující nástroje: válečkový nástroj na výztužné prolisy, MultiCut, nástroj na miskové prolisy a válečkový řezací nástroj.

    TruPunch 2000 střední formát
    Rozměry
    Šířka 6540 mm 1
    Hloubka 7237 mm 1
    Výška 2155 mm 1
    Max. sled zdvihů
    Vysekávání (E = 1 mm) 900 1/min
    Značení 1600 1/min
    Pracovní rozsah
    Režim vysekávání, osa X 2500 mm
    Režim vysekávání, osa Y 1250 mm
    Max. tloušťka plechu 6,4 mm
    Max. hmotnost obrobku 150 kg
    Max. vysekávací síla 165 kN
    Nástroje
    Doba výměny nástroje MultiTool 2,4 s
    Počet nástrojů / upínacích čelistí 18 ks / 2 ks
    Odebírání dílů
    Max. velikost dílu, klapka na díly, vysekávání 180 mm x 150 mm
    Max. velikost dílu pro klapku na díly při vysekávání (s posuvným stolem) 180 mm x 500 mm
    Max. velikost dílu pro vysekávání s nehybným skluzem (s posuvným stolem) 460 mm x 500 mm
    Hodnoty spotřeby
    Průměrný příkon, vypínací automatika aktivní 0,3 kW
    Průměrný příkon ve výrobě 4,5 kW
    PDF <1MB
    Technický datový list

    Technické údaje všech produktových variant jako soubory ke stažení.

    TruPunch 2000 vykazuje nejvyšší úroveň kvality a efektivnosti. Šetrné obrábění a manipulace s materiálem jsou zaručeny stejně jako úsporná výroba z hlediska spotřeby energie a zdrojů.

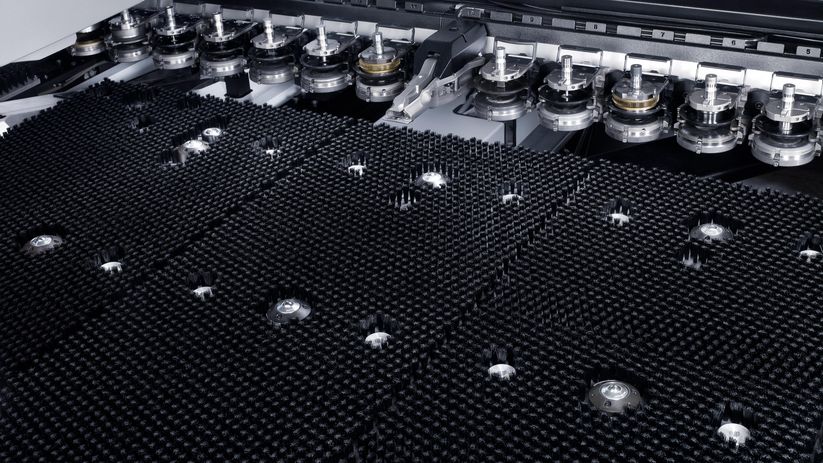

    TruPunch 2000, kartáčový stůl
    Výbava stolu

    Pro šetrnou manipulaci s materiálem jsou k dispozici kartáčové stoly.

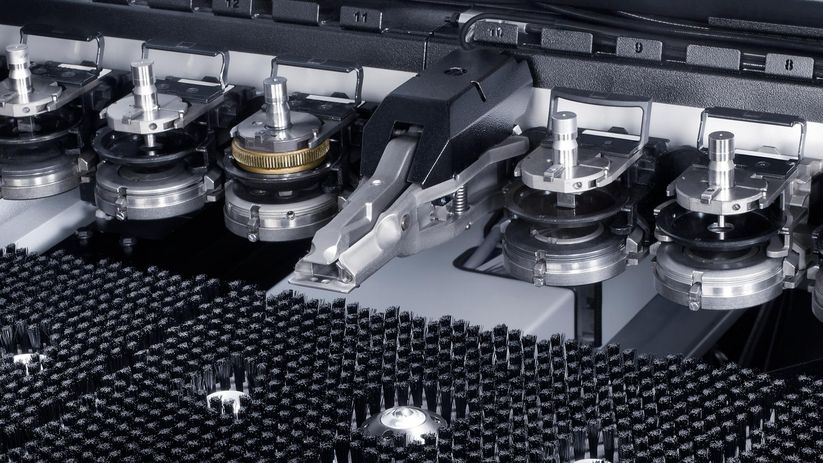

    TruPunch 1000, kartáčový stůl
    Výhodný balíček pro zpracování přístřihů

    Pomocí balíčku pro zpracování přístřihů zpracováváte bezpečně a snadno i přířezy. To je umožněno kromě jiného druhým dorazovým kolíkem a dodatečnou upínkou.

    TruPunch 2000, On-Demand Drive
    On Demand Drive

    Díky efektivnímu pohonu On-Demand Drive pracuje hydraulika vysekávací hlavy stále v optimálním režimu. To vede ke snížení zatížení hydraulického systému a jeho hlučnosti během vedlejších časů.

    Bez zbytkových mříží

    Jako první výrobce na světě nabízí TRUMPF děrovací stroje pro zpracování bez zbytkových mříží. Tato inovace šetří materiál a zvyšuje bezpečnost procesů.

    Dopravník dílů

    Pomocí dopravníku dopravíte výlisky šetrně z bezpečnostní zóny stroje.

    TruTops Boost

    Zkonstruujte a naprogramujte své laserové, děrovací a kombinované stroje inteligentně díky TruTops Boost, vašemu univerzálnímu 3D řešení. Rozsáhlá automatizace vám ušetří časově náročnou rutinu a společná databáze dílů ušetří čas a materiál. Kromě toho si zachováte stálý přehled o všech výrobních zakázkách a zajistíte proces řízený zakázkami.

    Software

    Rozsáhlé portfolio softwaru TruTops vás podporuje po celý výrobní proces. Řiďte jednoduše a cíleně svůj provozní proces správy zákaznických zakázek a nákupních procesů až po dodání zhotovených dílů. Díky přímé vazbě s řízením stroje máte stále přehled o stavu svých zakázek.

    Blechgewindewerkzeug

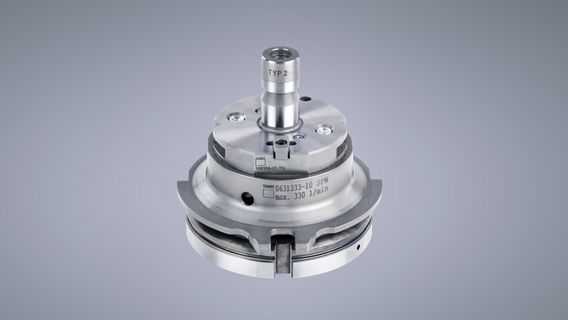

    Závitovací nástroj

    Závity na děrovacím stroji vyrábějte beztřískově. Kompletním zpracováním na jednom stroji snížíte náklady na díly.

    Rollabsetzwerkzeug

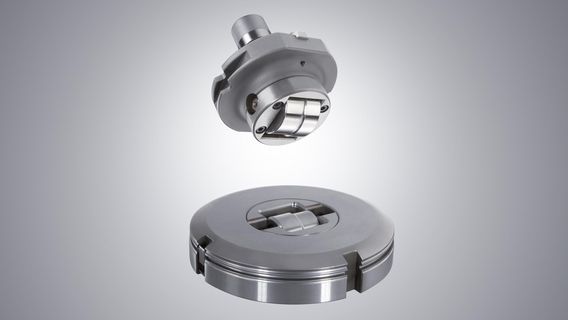

    Válečkový odsazovací stroj

    S válečkovým řezacím nástrojem vytvoříte v plechu rovné i zakřivené odsazení v libovolné délce. Rychlost obrábění je přitom velmi vysoká.

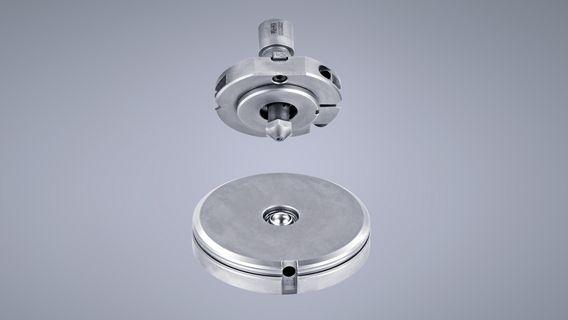

    Gravierwerkzeug
    Gravírovací nástroj

    S gravírovacím nástrojem flexibilně označíte plechové díly v lince. Výsledkem je nejvyšší kvalita, neboť obrábění probíhá beztřískově.

    Přehled děrovacích nástrojů

    TRUMPF má celosvětově největší nabídku děrovacích strojů na trhu. Najdete vhodné řešení pro jakékoli děrování či tváření.

    SheetMaster Compact je prostorově úsporným a výhodným vstupem do automatizace Vašeho stroje TruPunch 2000.

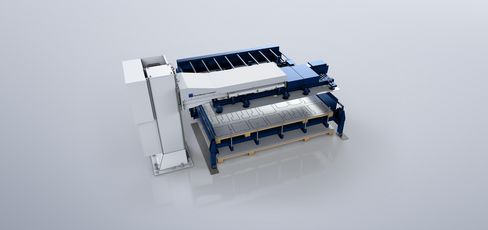

    TruPunch 2000 s SheetMaster Compact

    Nakládání a vykládání

    SheetMaster Compact přebírá bezpečné nakládání plechů a vykládání mikromůstkových tabulí a zbytkových mříží. V případě potřeby tak stroj pracuje plně automaticky. To zvyšuje výkonnost a snižuje zatížení operátora.

    V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, výbavy, ceny a nabídky příslušenstvi jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte vašeho místního partnera.

    Poznámky pod čarou
    • Rozměry jsou přibližné, platné jsou vždy rozměry uvedené v instalačním plánu.
