När storleken räknas: Flexibel storformatsmaskin för heavy-duty-applikationer med hög precision
Om du behöver en specialmaskin som inte omedelbart når sina prestandagränser även med en mängd olika uppgifter och speciella krav och som är enkel att lasta även med stora delar, då är TruBend Serie 8000 som gjord för dig. Denna specialmaskin är perfekt utrustad för alla heavy-duty-uppgifter och är enkel att använda. Den enorma presskraften klarar även de största utmaningarna utan att offra precisionen. Möjligheterna för stora och tunga komponenter har aldrig varit större, även tack vare den tillgängliga tandemkonstruktionen. För ännu större kantpressningslängder och tonnage är våra golvmaskiner det perfekta komplementet.
För premiumprestanda känner inga gränser.
Eftersom maskinen kan användas flexibelt för en mängd olika tillämpningar finns det många anpassningsalternativ tillgängliga för att ge dig din individuella TruBend Serie 8000.
Eftersom en storformatsmaskin också ska kunna hantera stora laster finns det versioner ovan mark med upp till 400 ton och 6,10 m längd eller upp till 600 ton och 4,40 m längd.
Eftersom ingen uppgift får vara för svår, kan bombering och hydrauliska över- och underverktygsklämmor motstå krafter på upp till 6 000 kN/m.
Eftersom lastning och hantering inte får misslyckas, erbjuder maskinen stor räckvidd och ett urval av funktioner som underlättar bearbetningen.
Eftersom din investering i TRUMPF är värdefull på lång sikt erbjuder vi inte bara innovativa maskiner utan även utmärkt service och ett brett utbud av förmåner.
Hög nesting, enkel att trä ut
Med en inbyggnadshöjd på 880 mm kan även arbetsstycken med stora lådhöjder rymmas. Maskinoperatörer kan enkelt bocka och gänga av arbetsstyckena. En annan fördel: Alla TRUMPF standardverktyg är kompatibla utan adapter, tack vare 700 mm slaglängd.

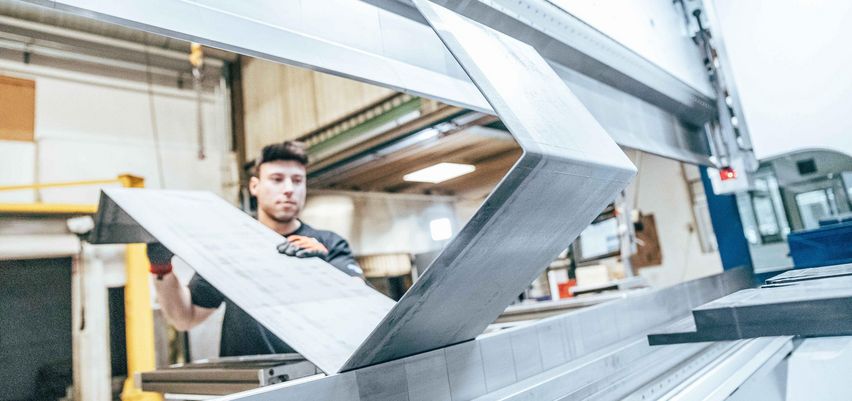

Bocka långa, smala komponenter
Tack vare den stora kantpressningslängden på 4,40 m är bockmaskinerna från TruBend Serie 8000 lämpliga för både stora och tunga komponenter samt långa, tunnare komponenter.
Spara riggningstid
Stationsdriften är praktisk. Du använder olika över- och underverktyg bredvid varandra och bearbetar olika komponenter och bockningar utan att behöva rigga om varje gång.

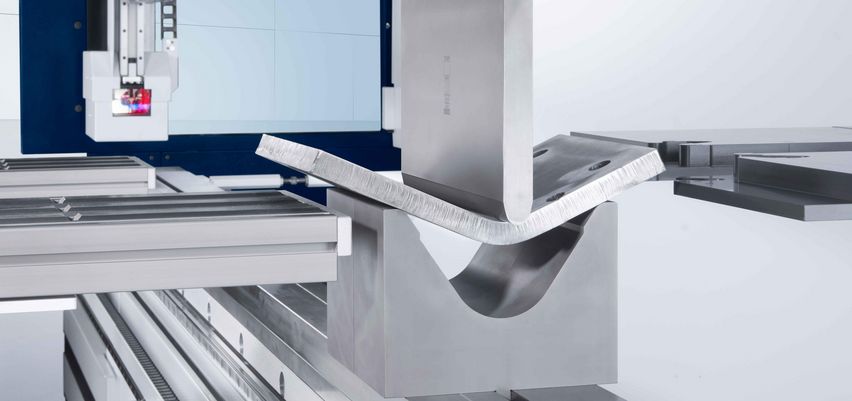

Kraftpaket
Med en presskraft på upp till 600 t/m är den nya generationens maskiner idealiska för bockning av tjocka och korta plåtar.
|
TruBend 8230 (kantpressningslängd 4420 mm)
Jämför produkt
|
TruBend 8320 (kantpressningslängd 3230 mm)
Jämför produkt
|
TruBend 8320 (kantpressningslängd 6120 mm)
Jämför produkt
|
TruBend 8400 (kantpressningslängd 4420 mm)
Jämför produkt
|
TruBend 8400 (kantpressningslängd 6120 mm)
Jämför produkt
|
TruBend 8600 (kantpressningslängd 4420 mm)
Jämför produkt
|
TruBend 8600 (kantpressningslängd 6120 mm)
Jämför produkt
|
TruBend 8800 (kantpressningslängd 6120 mm)
Jämför produkt
|
TruBend 8800 (kantpressningslängd 7050 mm)
Jämför produkt
|
TruBend 8800 (kantpressningslängd 8050 mm)
Jämför produkt
|
TruBend 81000 (kantpressningslängd 7050 mm)
Jämför produkt
|
TruBend 81000 (kantpressningslängd 8050 mm)
Jämför produkt
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Presskraft | 2300 kN | 3200 kN | 3200 kN | 4000 kN | 4000 kN | 6000 kN | 6000 kN | 8000 kN | 8000 kN | 8000 kN | 10000 kN | 10000 kN |
| Kantpressningslängd | 4420 mm | 3230 mm | 6120 mm | 4420 mm | 6120 mm | 4420 mm | 6120 mm | 6120 mm | 7050 mm | 8050 mm | 7050 mm | 8050 mm |
| Fri höjd under stativet | 3680 mm | 2510 mm | 5090 mm | 3680 mm | 5090 mm | 3680 mm | 5090 mm | 5100 mm | 6050 mm | 7050 mm | 6050 mm | 7050 mm |
| Max. avstånd pressbalk till bord | - | 1000 mm | - | 1000 mm | - | 1000 mm | 1000 mm | - | - | - | - | - |
| Användbar monteringshöjd | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 |
| Räckvidd | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 |
| Användarsnittställe | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning |
| Max. hastighet Y-axel arbetssteg | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 8 mm/s | 8 mm/s |
| Mått, vikter | ||||||||||||
| Längd | 5318 mm | 4188 mm | 7090 mm | 5398 mm | 7103 mm | 5458 mm | 7165 mm | 7180 mm | 8150 mm | 9150 mm | 8150 mm | 9150 mm |
| Bredd | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2880 mm | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 |
| Höjd | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3995 mm | 4570 mm 2 | 4570 mm 2 | 4770 mm 2 | 4750 mm 2 | 4750 mm 2 |
| Vikt | 25000 kg | 26000 kg | 40000 kg | 34000 kg | 45000 kg | 45000 kg | 51000 kg | 70000 kg | 74000 kg 2 | 82000 kg 2 | 93000 kg 2 | 98000 kg 2 |
|
TruBend 8230 (kantpressningslängd 4420 mm)
|
TruBend 8320 (kantpressningslängd 3230 mm)
|
TruBend 8320 (kantpressningslängd 6120 mm)
|
TruBend 8400 (kantpressningslängd 4420 mm)
|
TruBend 8400 (kantpressningslängd 6120 mm)
|
TruBend 8600 (kantpressningslängd 4420 mm)
|
TruBend 8600 (kantpressningslängd 6120 mm)
|
TruBend 8800 (kantpressningslängd 6120 mm)
|
TruBend 8800 (kantpressningslängd 7050 mm)
|
TruBend 8800 (kantpressningslängd 8050 mm)
|
TruBend 81000 (kantpressningslängd 7050 mm)
|
TruBend 81000 (kantpressningslängd 8050 mm)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Presskraft | 2300 kN | 3200 kN | 3200 kN | 4000 kN | 4000 kN | 6000 kN | 6000 kN | 8000 kN | 8000 kN | 8000 kN | 10000 kN | 10000 kN |
| Kantpressningslängd | 4420 mm | 3230 mm | 6120 mm | 4420 mm | 6120 mm | 4420 mm | 6120 mm | 6120 mm | 7050 mm | 8050 mm | 7050 mm | 8050 mm |
| Fri höjd under stativet | 3680 mm | 2510 mm | 5090 mm | 3680 mm | 5090 mm | 3680 mm | 5090 mm | 5100 mm | 6050 mm | 7050 mm | 6050 mm | 7050 mm |
| Max. avstånd pressbalk till bord | - | 1000 mm | - | 1000 mm | - | 1000 mm | 1000 mm | - | - | - | - | - |
| Användbar monteringshöjd | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 |
| Räckvidd | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 |
| Användarsnittställe | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning | T-8000 S Multi-Touch styrning |
| Max. hastighet Y-axel arbetssteg | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 8 mm/s | 8 mm/s |
| Mått, vikter | ||||||||||||
| Längd | 5318 mm | 4188 mm | 7090 mm | 5398 mm | 7103 mm | 5458 mm | 7165 mm | 7180 mm | 8150 mm | 9150 mm | 8150 mm | 9150 mm |
| Bredd | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2880 mm | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 |
| Höjd | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3995 mm | 4570 mm 2 | 4570 mm 2 | 4770 mm 2 | 4750 mm 2 | 4750 mm 2 |
| Vikt | 25000 kg | 26000 kg | 40000 kg | 34000 kg | 45000 kg | 45000 kg | 51000 kg | 70000 kg | 74000 kg 2 | 82000 kg 2 | 93000 kg 2 | 98000 kg 2 |
En rad funktioner gör bockningen med TruBend Serie 8000 ännu säkrare, enklare, ergonomiskare och produktivare.
Flexibilitet och precision
Avkänningsskivor som är integrerade i öververktyget mäter och korrigerar varje vinkel så att du alltid får exakta resultat. Den användarvänliga ACB (Automatically Controlled Bending) Wireless känner automatiskt av sensorernas position, och verktyget och kontrollen kommunicerar trådlöst.
ACB Laser är ett optiskt system för vinkelmätning. Beröringsfritt projicerar lasern en linje på plåten och en kamera detekterar vinkeln. Så att du får exakta resultat redan från första komponenten. Vid vinkelmätning flyttas två mätenheter automatiskt till rätt position utan din inblandning.
Upp till 6 CNC-styrda axlar för bakre anslag positionerar dina arbetsstycken exakt och säkert så att du kan bocka exakt över hela längden, även med djupa ben. Som tillval kan du även få backstopparna i ett särskilt robust heavy-duty-utförande med ett rörelseområde på upp till 1000 mm.
Den automatiska bomberingen fungerar precis in i minsta detalj. Om du vill kan du anpassa bomberingskurvan exakt till din bockningsuppgift på ett avstånd på 250 mm. Bomberingen kan belastas med upp till 6 000 kN/m så att du alltid får exakt den presskraft du behöver.
Ett verktyg, två olika bockningsprocesser: dynförskjutningen gör det möjligt. Konkret betyder detta: du ökar din variation av delar, sparar riggningstid och investeringskostnader. Dessutom kan speciella tillämpningar som falsning också uppnås med dynförskjutningen.
Energieffektivitet
Med den nya TruBend serien 8000 övertygar On-Demand Drive även när det gäller hållbarhet. Motorns varvtal anpassas automatiskt till pressbalkens rörelse. Det betyder att du sparar upp till 26 % energi och bockar tyst.
Materialhantering
Hantera tunga komponenter lättare: Detta säkerställs av steglöst justerbara uppläggskonsoler. De robusta konsolerna kan bära belastningar på upp till 300 kg och finns tillgängliga med olika stöd.
Bockhjälpen med automatisk höjdjustering stöder bockningspersonalen, speciellt vid bockning av tunga eller stora delar. I den kraftiga versionen har den en belastningsförmåga på upp till 300 kg.
Operatörsergonomi
De praktiska manöverenheterna MobileControl och MobileControl Pro kan fästas på en kommunikationsskena i pressbalken längs hela kantpressningslängden. På så vis har du alltid viktiga funktioner under kontroll.
En extra bildskärm på maskinstyrningen gör hanteringen enklare. Med dess hjälp kan du till exempel använda verkstadsprogrammering och producera samtidigt. Den bekväma visningen av information på skärmarna stöder papperslös tillverkning.
Den nya styrningen och navigeringen i TruBend serien 8000 kombinerar fördelarna med modern Multi-Touch-teknologi med robusthet av industriell kvalitet. Detta gör att du kan använda din bockmaskin enkelt och intuitivt, som en surfplatta eller smartphone – och implementera nästan vilken applikation som helst utan större ansträngning.
Extra lysdioder lyser upp manövreringsrummet på bästa möjliga sätt och säkerställer säkrare drift och bättre arbetsförhållanden. Samtidigt förhindrar de en värmeutveckling som skulle vara störande för personalen.
Riggning med ljusindikering: LED-raden i öververktygsfästet visar exakt var verktygsstationerna ska riggas. Den visualiserar även aktuell maskinstatus och visar vid vilken verktygsstation nästa bockning kommer att utföras. Ljusindikeringen gör att man inte behöver gå till manöverpanelen.
Tack vare bockningslinjelasern kan du rikta in delarna som ska bockas korrekt. För att göra detta projicerar systemet en laserlinje på plåten, som fungerar som en visuell orientering för operatören vid bockning. Fördelen: mindre kasserade detaljer, mer produktivitet. Bockningslinjelasern möjliggör även så kallad bockning på ritsning, alltså bockning utan stöd av systemet med bakre anslag för mer arbetsutrymme.
TruTops Boost
Programmera din bockmaskin med TruTops Boost, allt-i-ett-lösningen – från konstruktion till färdigt NC-program. Tidskrävande rutinprocesser automatiseras med en knapptryckning, vilket sparar värdefull arbetstid. Dessutom får du nytta av de omfattande regelverken med TRUMPF:s hela tekniska kompetens.
TecZone Bend
Programmera snabbare än någonsin tidigare: Med TecZone Bend kombinerar du bockprogrammering på kontoret med verkstadsprogrammering på TruBend-bockmaskinen. Inom några sekunder skapas ett programmeringsförslag automatiskt på grundval av 2D- och 3D-data – inklusive NC-Code.
Mjukvara
Från kundförfrågan till leverans av den färdiga detaljen – mjukvaruutbudet från TRUMPF optimerar hela din tillverkningsprocess. TRUMPF kombinerar på ett intelligent sätt mjukvara med maskiner och service till specialanpassade Industri-4.0-lösningar för din Smart Factory.
Det praktiska verktygsmagasinet ToolShuttle sitter direkt bredvid maskinen i TruBend Serie 8000. Vid riggning skjuts verktygen in i och ut ur maskinen. Det är framför allt bekvämt med tunga verktyg och sparar tid. ToolShuttle har plats för mer än 60 m verktyg och håller därmed ordning och reda.

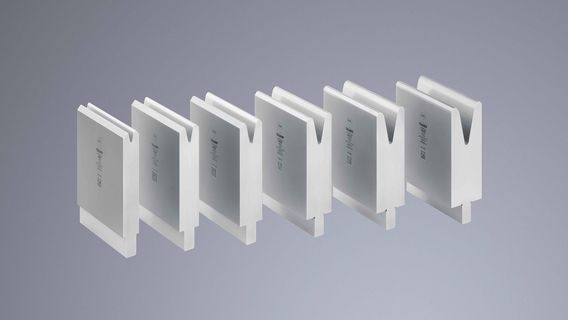

Du kan välja mellan mer än 150 över- och underverktygstyper. Verktygen kan beställas som sats eller separat.
Dessa kantpressverktyg med konsekvent dynbredd använder innovativ matrisgeometri för att kombinera flera funktioner i en design. Detta gör bockning enklare, snabbare och mer flexibel än någonsin tidigare. Verktygens speciella geometri säkerställer samtidigt en mindre avtrycksbredd på plåten, en optimal effekt av bockningsfolien och en kortare minsta benlängd.
Vid speciella krav utvecklar TRUMPF helt individuella verktygslösningar för dig. För att säkerställa din detaljkvalitet, testar vi verktygen på förhand med ditt speciella material och tillverkar de första provdetaljerna. Detta gör att du kan förbli så flexibel som möjligt i produktionen av komponenter eller till och med täcka andra applikationer.

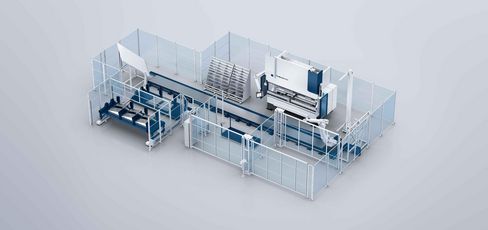

Automationslösning med Starmatik
Med roboten på en flyttbar skena bockar TruBend 8000 helautomatiskt åtta meter långa plåtar med maximalt 220 kilo vikt. Konstruktionen orienterar sig efter dina behov – om så önskas inklusive lageranslutning, centreringsstation, gripdons- und verktygsväxling samt omgreppningsstation och andra plåtbearbetningsprocesser som exempelvis fogning eller djupdragning. Den övergripande lösningen kan programmeras offline.
Produktutbudet kan variera mellan olika länder och avvika från dessa uppgifter. Vi förbehåller oss rätten till ändringar gällande teknik, utrustning, pris och tillbehörsutbud. Kontakta din kontaktperson på plats för att få reda på om produkten finns tillgänglig i ditt land.
